Вписывание по стрелкам

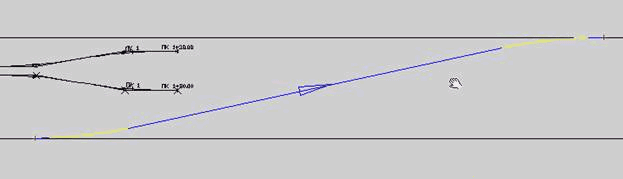

фильм

Кроме того, можно указать геон Стрелка и одно из четырех направлений: A,B,C, D.

Те же запросы и для конечной точки вписывания.

Трассу-шаблон для вписывания можно выбрать из текущего проекта или из библиотеки шаблонов. После указания трассы  запрашиваются подтверждение варианта и способ сохранения варианта.

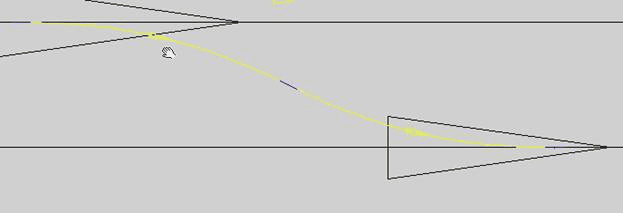

Трасса вписывается между указанными объектами.



При вписывании остаются все элементы трассы-шаблона. Правда, некоторые элементы могут оказаться минимальной длины.

Например, если есть два параллельных отрезка, между которыми происходит вписывание, то вариантов вообще бесконечное количество. Само вписывание выдает лишь один из них. Это позволяет вписывать трассы даже тогда, когда количество условий (разблокированных) излишне.

При невозможности вписывания выдается соответствующее сообщение. Можно снять блокировку с некоторых параметров/элементов и повторить процедуру.

Точность вычислений – 11 порядок.
