ТРАССЫ (геометрия, план, профиль) > Геометрия

Глобальные установки, касающиеся ветви "Геометрия", управляют процессом создания, отображением, выводом подсказок.

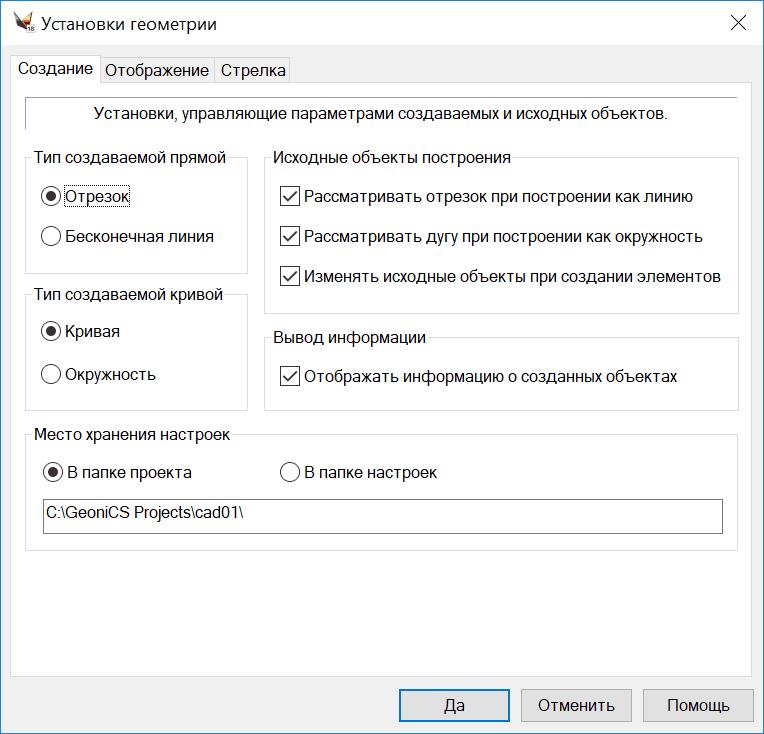

Первая вкладка управляет:

•тем, как рассматривать исходные объекты при построении (конечные либо как бесконечные. Если решение находится за пределами объекта, при включенном флажке оно будет иметь место) и изменять ли исходные объекты (например, обрезать ли угол при вписывании дуги);

•типами создаваемых объектов – конечными или бесконечными. Возможны пары: отрезок – бесконечная (конструкционная) линия и дуга – окружность;

•выводом информации о параметрах созданного объекта в окно команд.

Хранить настройки можно либо в папке проекта, либо в папке настроек (можно задать).

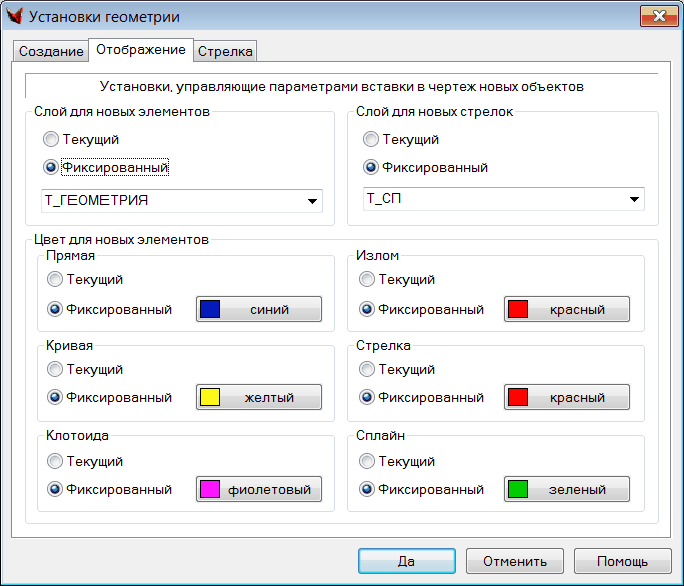

Вторая вкладка управляет слоями и цветами создаваемых объектов. Текущий – значит брать текущие значения платформы.

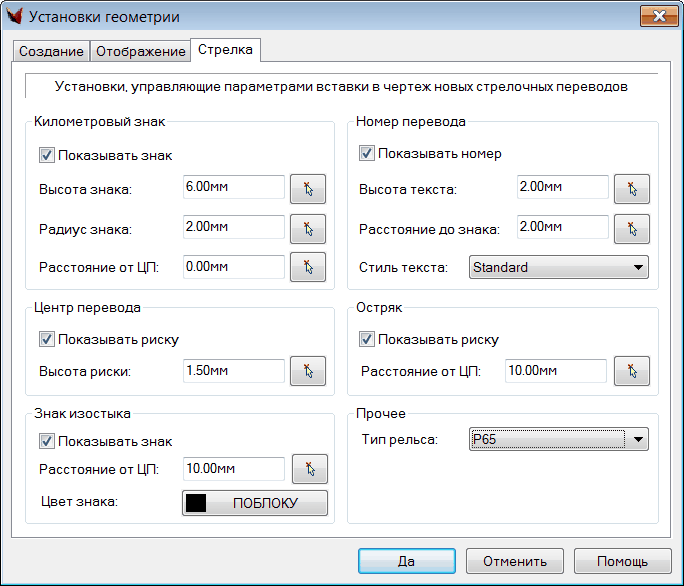

Третья вкладка управляет параметрами создания стрелок по умолчанию.
