Обновить сечения по источникам

Previous pageReturn to chapter overviewNext page

фильм

Команду можно вызвать несколькими способами:

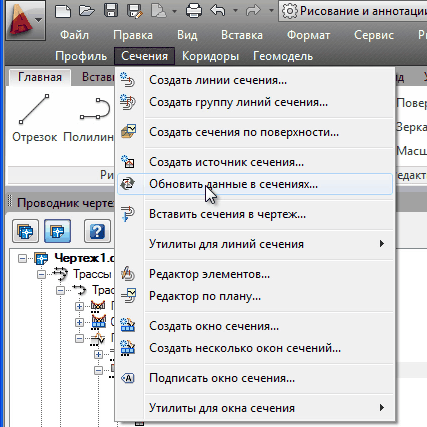

Из верхнего меню «Сечения»;

clip2737

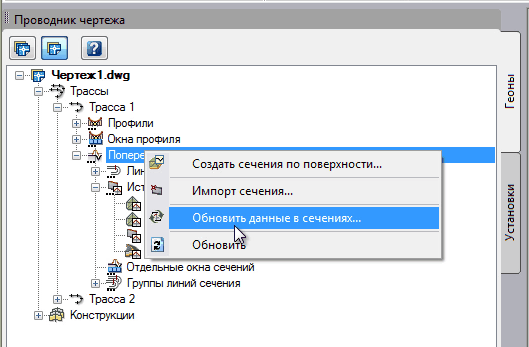

Из ветки «Поперечные сечения» Проводника чертежа;

clip2738

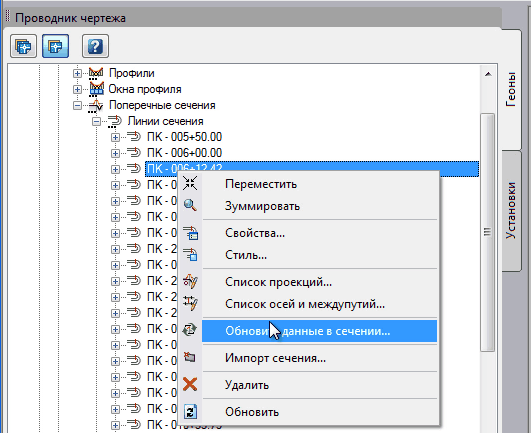

Для конкретной линии сечения;

clip2739

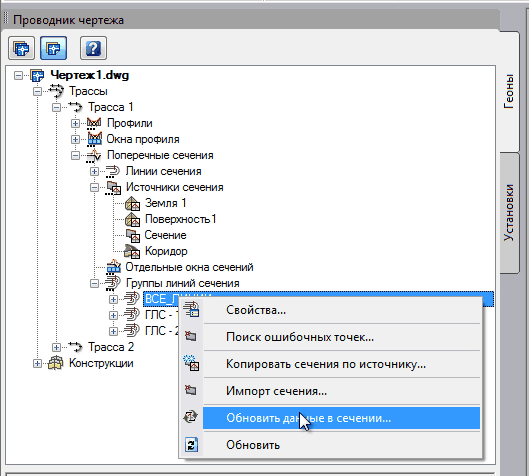

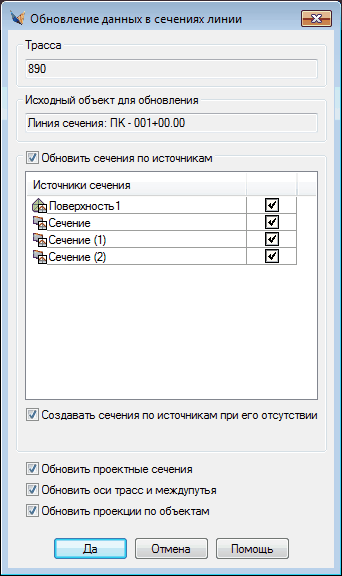

Для группы линий сечений.

clip2740
clip0637

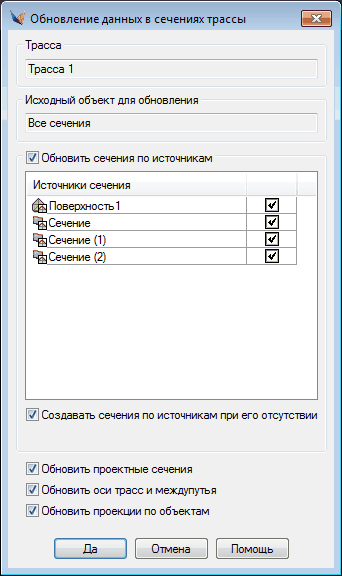

Вызов команды для всех сечений трассы:

clip2741

В данном окне есть группа «Обновить сечения по источникам», с помощью которой выполняется обновление. Обновление предусматривает удаление ненужных сечений и создание еще не созданных. При включенном флаге «Обновить сечения по источникам» по всем выбранным источникам будут обновляться сечения. Если некоторые из них не будут отмечены, то по ним сечения обновляться не будут.

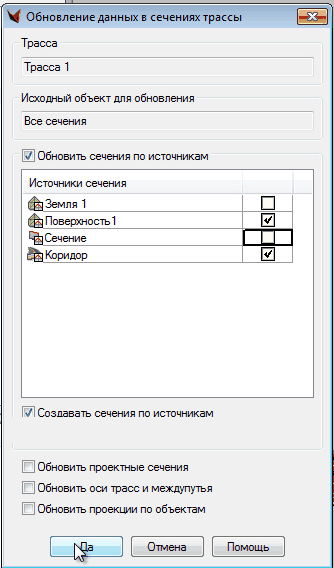

Под списком имеется флаг – «Создавать сечения по источникам». Флаг означает, что, если в линии сечения еще нет сечения по указанному источнику, то по нему будет создано новое сечение и оно отобразится в чертеже.

clip2742

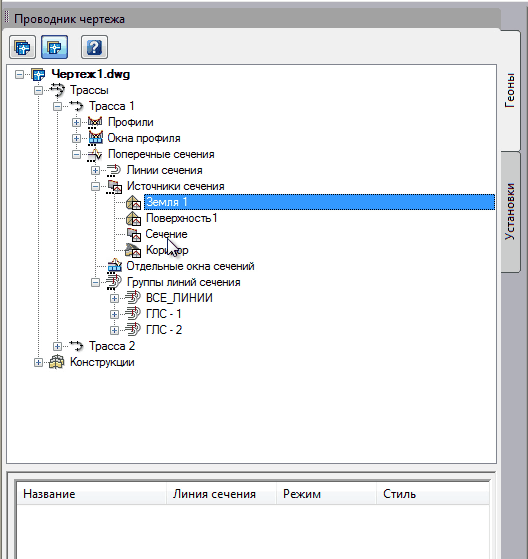

После выхода из диалога сечения обновляются. Как видно, для источников, которые были не отмечены в списке, полностью отсутствуют сечения.

clip2743
