Команда создает новую трассу по участку уже существующей трассы.

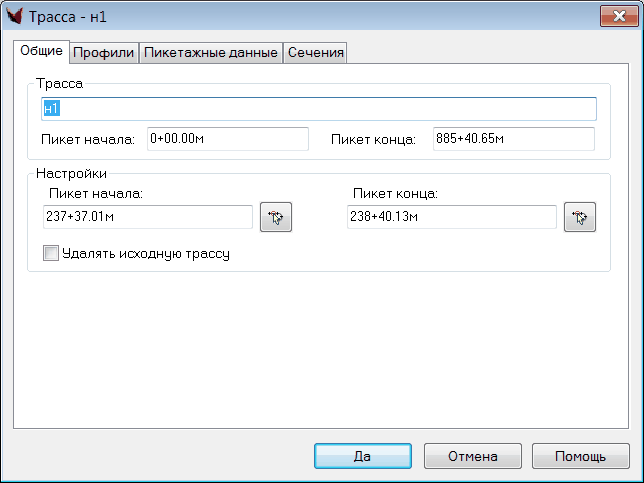

При запуске запрашивается исходная трасса, а также начальный и конечный пикеты копируемого участка. Затем появляется диалог копирования:

На вкладке «Общие» выводятся название и пикетаж исходной трассы, границы копируемого участка.

На вкладках «Профили», «Пикетажные данные» и «Сечения» выводится список соответствующих объектов присоединяемых трасс, которые доступны к обработке. По умолчанию будут обработаны все объекты, но при необходимости можно отключить ненужные, сняв галочки рядом с ними.

После нажатия на кнопку «Да» выводится диалог создания новой трассы, где можно задать ее название, стиль и прочие параметры:

После нажатия на кнопку «Да» будет создана новая трасса, чья геометрия будет полностью повторять геометрию исходной трассы на выбранном участке. Выбранные в диалоге копирования подобъекты исходной трассы будут скопированы в новую с учетом пикетажа и выбранного участка, т. е. у профилей, например, будут скопированы не все вершины, а только те, что попадают в участок.

Если на вкладке «Общие» диалога копирования была выбрана опция «Удалять исходную трассу», то по завершении команды исходная трасса будет удалена из чертежа, но не из проекта.
