Изменение вида маркера геоточки

Previous pageReturn to chapter overviewNext page

фильм

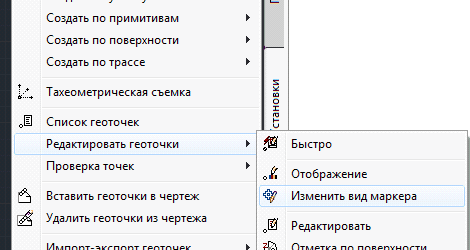

При необходимости изменить вид маркера геоточки по положению геоточки относительно объектов чертежа. Для запуска команды нужно выбрать в меню геоточек пункт «Изменить вид маркера»:

clip2370

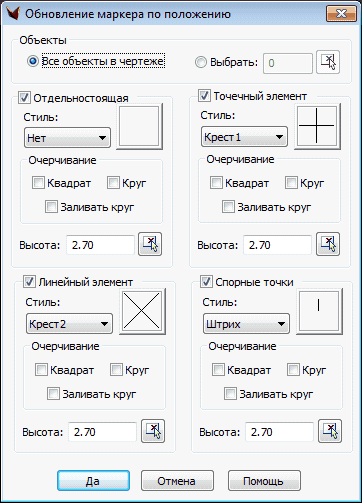

После запуска команды отобразится диалоговое окно:

clip2371

Для работы команды можно использовать все объекты чертежа или же указать  интересующие с помощью соответствующей кнопки в группе «Объекты». Команда обрабатывает следующие типы объектов: точка, блок, полилиния, 3D полилиния Автокада, геолиния.

Маркер геоточки меняется в соответствии с ее позиционированием относительно выбранных объектов. Если точка не находится ни на одном из объектов, то это отдельностоящая геоточка и маркер ее будет изменен на маркер, указанный в соответствующей группе диалога. То же касается точкек, лежащих на точках Автокада, блоках и линейных объектах. Если геоточка находится одновременно и на точечном объекте, и на линейном, то для нее можно задать специальный маркер, который задается в группе «Спорные точки».
