Настройка. Менеджер форматов

Previous pageReturn to chapter overviewNext page

фильм

embim219

Операция служит для создания, просмотра и редактирования форматов текстовых файлов точек.

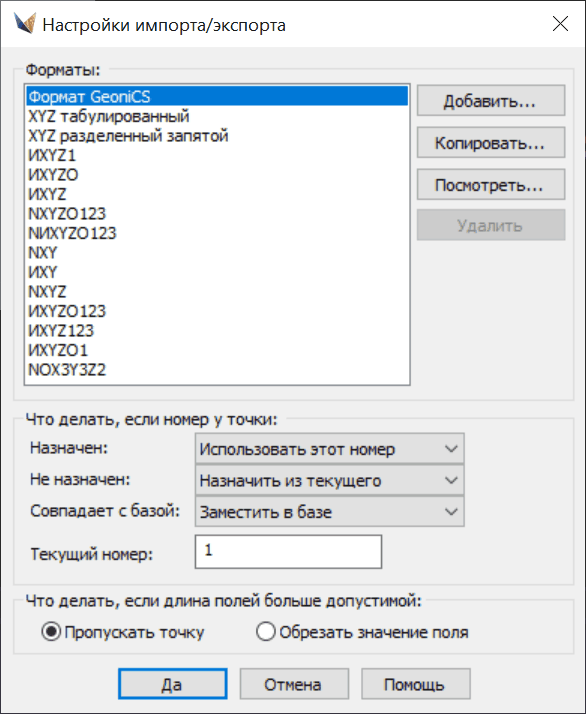

При запуске задачи на экран выводится диалоговое окно, в котором перечислены все существующие форматы. Справа имеется ряд кнопок, по которым можно выполнить ту или иную операцию над форматом.

Внимание. Встроенные форматы можно только просматривать, а созданные пользователем – и редактировать, и удалять.

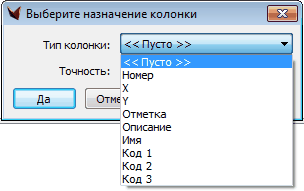

clip1385

clip0505

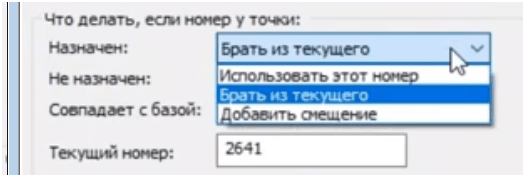

clip2998

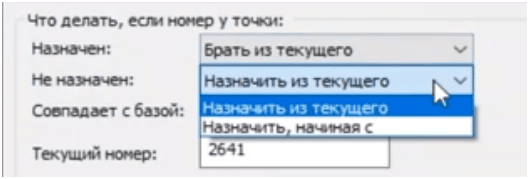

clip2999

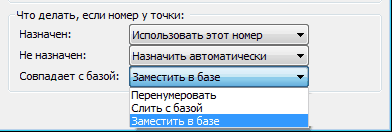

clip1383



Например, формат XYZ воспринимает только координаты, всё остальное игнорируется.

Имеется 3 поля с кодами геоточек. Это механизм для группировки геоточек (длина поля для каждого кода = 100 символов). Если длина любого из полей больше 100 символов, по умочанию точка пропускается. Можно также задать обрезание значения поля.

Еще важна ширина:

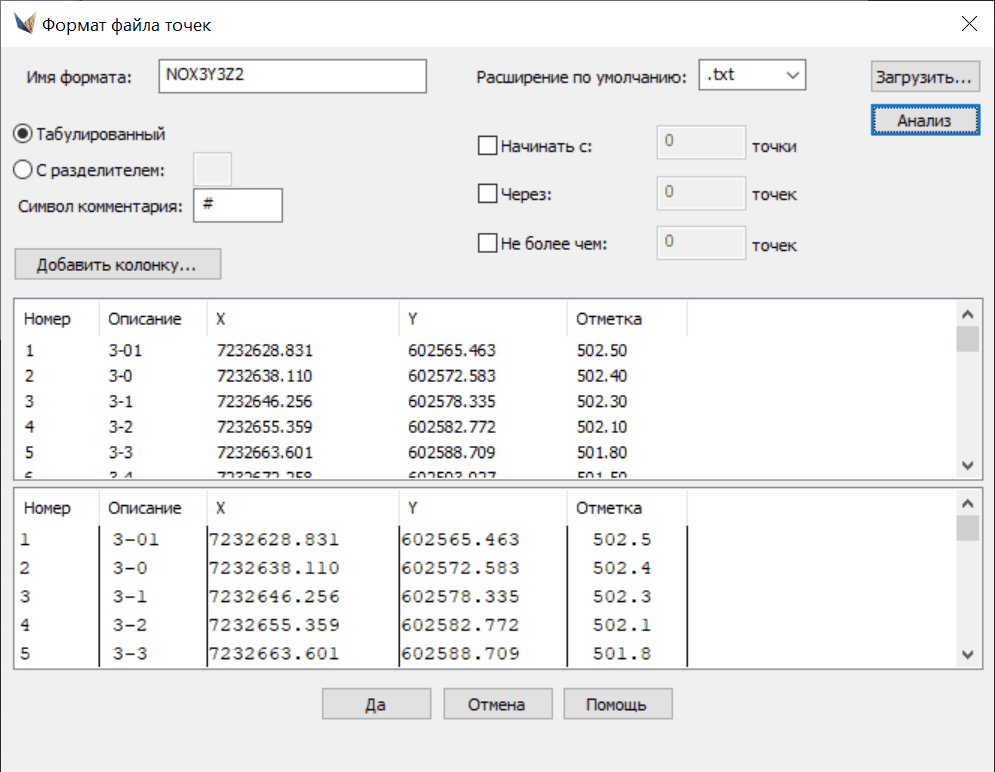

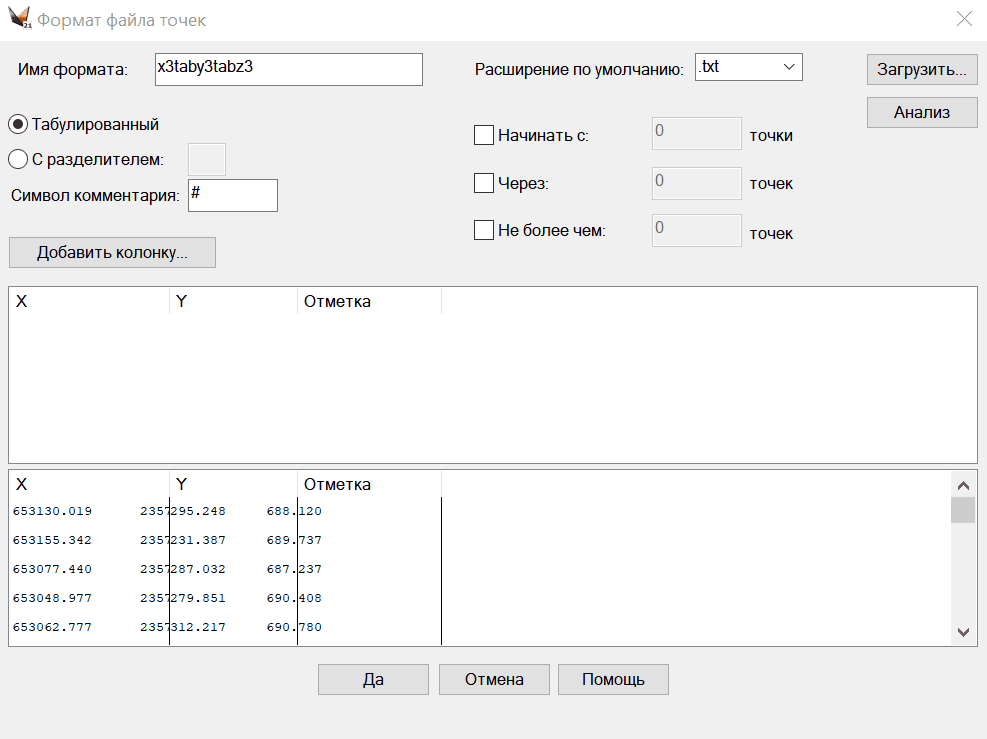

ОБЯЗАТЕЛЬНО нужно войти в редактирование формата файла точек, загрузить файл с точками и, запустив Анализ, передвигая в верхней строке ширину полей, добиться их правильной интерпретации:

не: clip0494

а:

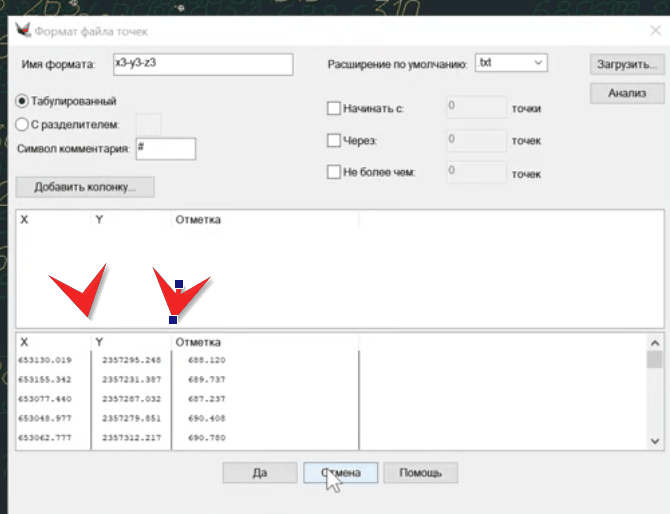

clip0495

Не забудьте про Установки геоточек для их правильного отображения.

Примечание. Файл форматов хранится

c:\ProgramData\Nanosoft\nanoCAD GeoniCS x64 23.0\РЕЛЬЕФ\Transfer.ini



C:\ProgramData\CSoft\GeoniCS 2023\РЕЛЬЕФ\Transfer.ini



Если хотите сохранить, скопируйте себе, потом в данное место.



Вот пример:

[x3taby3tabz3]

bSeparated=0

bSystem=0

nColumnCount=3

nLoadCount=-1

nLoadEvery=-1

nLoadStart=-1

strComment="#"

strExtention=".txt"



strName1="X"

nFormat1=1

nPrecision1=3

nType1=2

nWidth1=13



strName2="Y"

nFormat2=1

nPrecision2=3

nType2=3

nWidth2=16



strName3="Отметка"

nFormat3=1

nPrecision3=3

nType3=4

nWidth3=18
