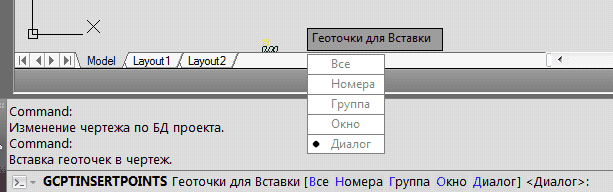

Пункт меню позволяет вставить геоточки в чертеж. В командной строке укажите режим выбора геоточек: все, по номерам, группу, прямоугольное окно или диалог.
По правой кнопке мышки можно вызвать соответствующее меню.

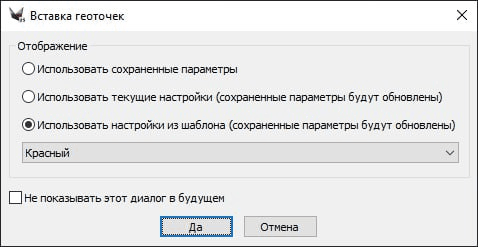

Варианты:
•Использовать сохраненные параметры (из базы),
•Использовать только текщие настройки,
•Использовать настройки из шаблона.
Не показывать этот диалог - см. Установки > Вставка
Геоточки отрисовываются на текущий слой. Т.е. структуру исходных точек для триангуляции можно организовать сколь угодно гибко – так, как необходимо для проекта.
В работе – возможность вставки нескольких групп, с вариантом автоматической расстановки по слоям.
Геоточки всегда можно отрисовать из проекта в чертеж, даже если они были случайно или намеренно (для «облегчения» DWG-файла) удалены из чертежа (стерты). Главное, чтобы геоточки были сохранены в проекте. Тогда их можно отрисовать в любой чертеж, даже только что созданный – пустой. При отрисовке геоточек в чертеж по умолчанию они автоматически садятся на свои значения Z (отметка) в трехмерном пространстве – 3D геоточки. Однако, по каким-либо соображениям, геоточки могут также отрисовываться на одной определенной отметке, например, 0.0 или любой другой, а не на своих отметках Z – 2D геоточки. 2D геоточки – это обычные геоточки, но по каким-то соображением отрисованные в чертеже без учета значений их отметок, все на одной отметке Z – в одной плоскости. Хотя информацию о своих истинных отметках они «помнят».
При вставке геоточек в чертеж угол поворота берется по текущей ПСК.

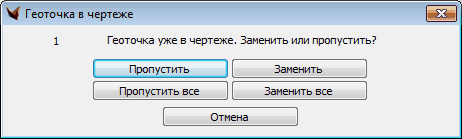

Если геоточка уже есть в чертеже – выводится окно, в котором можно задать необходимое действие: пропустить или заменить, индивидуально или для всех.

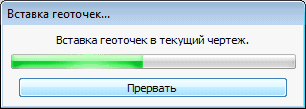

При больших объемах вставляемых геоточек пользователь видит бегунок и может прервать процесс
