Команда позволяет создать геоточку в месте пересечения направления и заданного расстояния (временно отображается окружностью).
СОВЕТ. При определении базовой точки для задания расстояния и самого расстояния имейте в виду, что по существу создается круг, который пересекается с линией направления. Точки, где круг пересекает линию направления – искомые геоточки. Думайте о базовой точке для задания расстояния как о центре круга, а о расстоянии – как о радиусе круга.

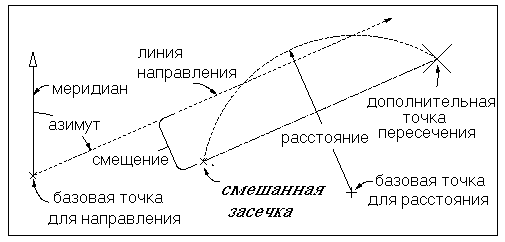

Принцип построения точки отображен на рисунке:
Работа начинается с запроса первой точки.
Далее запрашивается базовое направление.
Запрашивается смещение от базового направления.
Запрос на подтверждение угла, с возможностью корректировки. При нажатии на кнопку «Отмена» можно повторить ввод базовой точки.
Запрашивается вторая точка.
Запрашивается и расстояние (отображается временно окружностью).
Расстояние задается визуально, его можно подкорректировать в окне подтверждения (задается в единицах Автокада).
Далее нужно указать точку засечки (или Все).
Далее запрашиваются параметры геоточки – отметка и описание.
Геоточка добавляется в проект и отрисовывается в соответствии с текущими установками.
Команда зациклена.
