Команда позволяет создать геоточку в месте пересечения двух расстояний, которые определены длинами радиусов.

При определении базовых точек и расстояний имейте в виду, что по существу создается два пересекающихся круга. Точки пересечения кругов – искомые геоточки. Думайте о базовых точках  для задания расстояния как о центрах кругов, а о расстояниях – как о радиусах кругов.

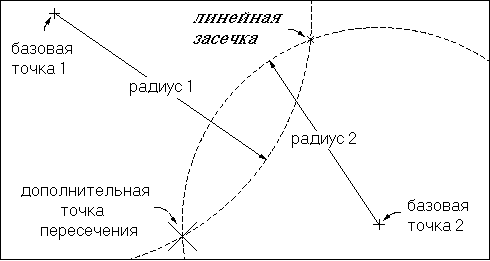

Принцип построения точки отображен на рисунке:

Работа начинается с запроса базовой точка и расстояния (временно отображается окружностью). Расстояние задается визуально, его можно подкорректировать в окне подтверждения (задается в единицах чертежа).

Далее – аналогично – второе расстояние.

Далее нужно указать точку засечки (или Все).

Для каждой точки запрашивается отметка и описание.

Команда зациклена.
