<< Оглавление >> Засечка прямая угловая по двум точкам |
![]() ![]() ![]() |
Команда позволяет создать геоточку в месте пересечения двух направлений, заданных двумя точками, азимутом или румбом.

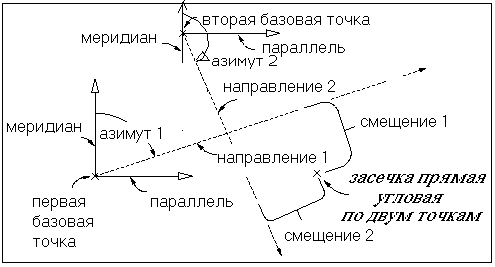

Принцип построения точки отображен на рисунке:
Работа начинается с запроса первой базовой точки. Затем последовательно надо ответить на такие запрсы программы.
Запрос базового направления
Запрос смещения от базового направления
Запрос на подтверждение угла, с возможностью корректировки. При нажатии на кнопку «Отмена» можно повторить ввод базовой точки.
Азимут – отсчет от северного направления оси Y по часовой стрелке ((+) – против часовой стрелки; (-) – по часовой стрелке),
Румб – указывается четверть и отсчет ведется от осевого меридиана,
Математический – от оси Х против часовой стрелки.
Затем аналогично:
вторая точка, второе направление, второй угол.

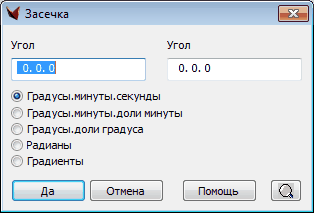

Далее запрашиваются углы
Углы могут задаваться разными способами.
Для просмотра используется кнопка с изображением увеличительного стекла.
В случае пересечения лучей возникает геоточка (ставится крестик).
Далее запрашиваются ее параметры – отметка и описание.
Геоточка добавляется в проект и отрисовывается в соответствии с текущими установками.
Вновь выводится запрос углов от базовых направлений.
