Можно объединить структурные линии одинакового типа, если их концы инцидентны (совпадают в плане).

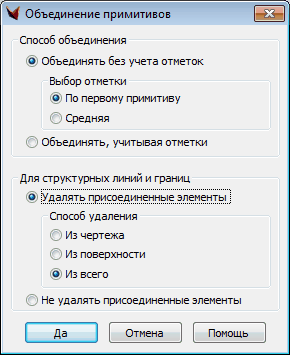

Выбор элементов объединения реализован двумя способами:

1. Объединять, учитывая отметки. В этом случае объединение происходит, когда концы линий полностью совпадают (включая значения отметок на концах).

2. Объединять без учета отметок. В этом случае для объединения линий достаточно, чтоб их концы совпадали в плане (значение отметок может быть разным). Выбор отметки в точке соединения происходит по первому примитиву, либо устанавливается как среднее значение (по желанию пользователя) и одинаково для всех примитивов

После объединения присоединенные объекты можно удалить. Для структурных линий и границ также предусмотрены три способа удаления: из чертежа, из поверхности и из всего.

Внимание: для команды введено программное запрещение отката (_UNDO)  из-за невозможности корректно отследить изменения объектов чертежа и проекта.
