Объединяет две сети одного типа в одну.

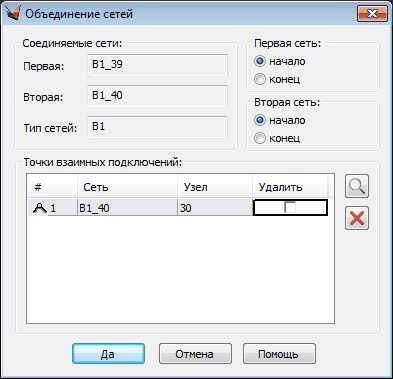

Сначала указывается сеть, к которой будет производится добавление, потом вторая сеть. После выбора сетей вызывается диалог объединения сетей:

В диалоге выводятся названия и тип объединяемых сетей. Можно указать, к какому концу первой сети присоединять вторую сеть и каким концом второй сети выполнять объединение. Если есть какие-то соединения этих 2 сетей между собой или с другими сетями и если эти соединения в процессе объединения будут разорваны, то они отображаются в виде списка вершин. Можно не только разорвать соединения в этих вершинах, но и удалить эти вершины, если они не нужны. С помощь кнопки просмотра можно увидеть эти вершины на чертеже.

После выполнения команды вторая сеть будет удалена. Объединение производится с учетом указанных краев сетей.

Если на концах сетей есть вершины, которые могут быть только на краю, то эти концы выбрать для объединения сетей нельзя. Если хотя бы у одной из сетей такие вершины на обоих концах, то выводится соответствующее сообщение и выполнение команды прерывается.
