<< Оглавление >> Семантика |

|

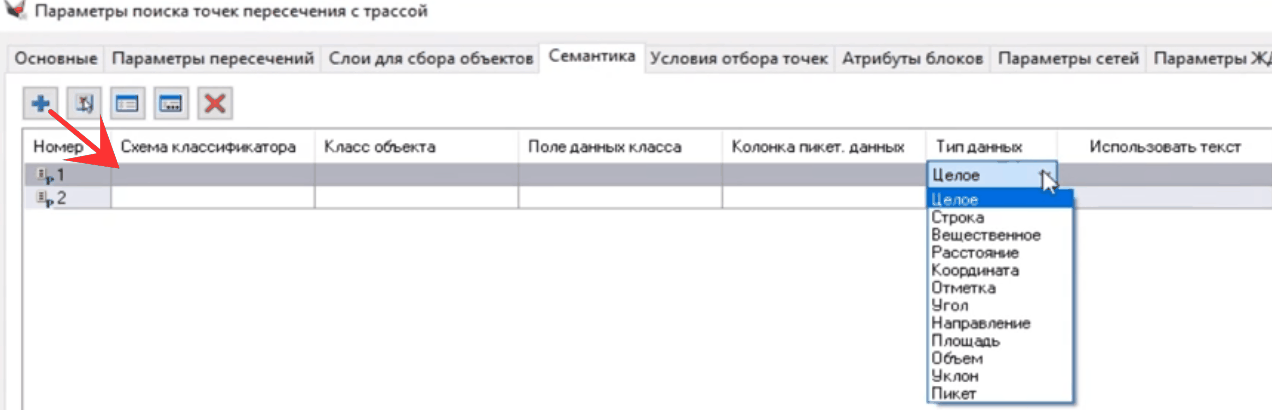

На вкладке «Семантика» можно указать, какие данные следует считать и в какие колонки создаваемой таблицы ПД их следует записать. Название колонки совсем не обязательно выбирать из списка -- его можно ввести самому. Если колонки с таким названием в таблице ПД нет, то при выполнении команды она будет создана автоматически. Для создания колонки ей нужно указать тип данных, и именно он указывается на вкладке «Семантика». Если данная колонка уже была в таблице ПД, соответственно, команде пересечек не нужно ее уже создавать -- будет использоваться текущая. А у текущей колонки тип уже определен, потому его нельзя (и не нужно) менять.
Кнопки:
1. Добавить показатели вручную (кнопка
)
2. Добавить топосемантику (Map) из объекта
3. Добавить семантику из объекта
4. Добавлять семантику из списка
5. Удалить показатели.
В первом столбце используются разные иконки в зависимости от источника семантического показателя.
1. Можно задать семантические данные вручную. Например, определив класс объекта как «Дорога», приписать ему поля Ширина, Покрытие, Количество полос и прочее. Из окна свойств можно редактировать значения этих полей (параметров). Все эти данные можно получить, настроив соответственно параметры во вкладке «Семантика».
Чтобы в менеджере свойств примитива можно было редактировать его семантику, объекту должен быть приписан некий класс. Подробнее о классификации объектов смотрите в документации к AutoCAD Map (Руководство пользователя \ Создание и редактирование данных \ работа с объектами чертежа \ Использование классификации объектов).
Почти все поля можно редактировать (кроме залитого серым).

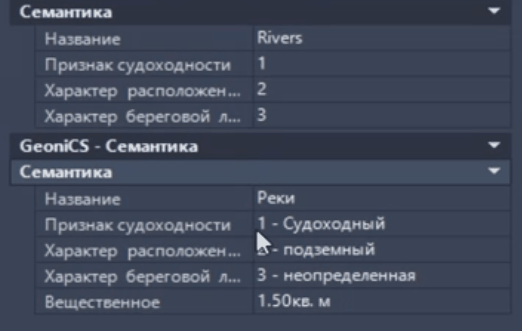

2-3. К пересекающим объектам может быть приписана семантика - семантика Map и Семантика (см. Работа с Менеджером свойств и с семантикой ).

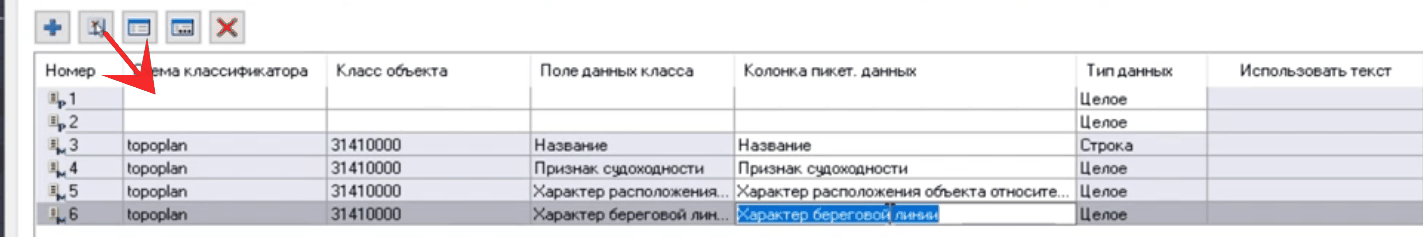

2. Добавить топосемантику (Map) из объекта. В чертеже указывается объект, и поля всех классов выбранного объекта автоматически заносятся в список. Если поле не нужно, то его легко удалить с помощью кнопки
или по клавише Del.

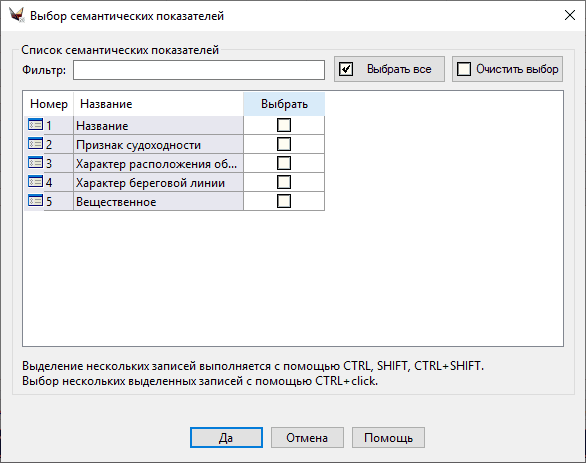

3-4. При добавлении семантики GeoniCS из объекта или реестра вызывается стандартный диалог. Отображается в нем, соответственно, либо та семантика GeoniCS, что присоединена к выбранному объекту, либо полный список из реестра, глобального для данного чертежа. Можно указать только нужные показатели.
Добавляются только показатели, отсутствующие в списке. При дублировании выдается соответствующее сообщение.
Аналогично выполняется проверка, существует ли уже свойство Map - по составному ключу из 3 полей - схема, класс и поле данных.
При ручном добавлении при совпадении названий поле автоматически переименовывается.
В последнем столбце таблицы есть поле, чтобы отмечать, как отображать семантику GeoniCS: значение или при включенном флажке - использовать как текст – расшифровка списка значений (домена), например: 2-подземный.
Возможность редактирования полей зависит от типа семантики.
Семантику можно загружать из файла (по умолчанию из реестра показателей) и сохранять в файл .
См. контекстное меню профиля - Пикетажные данные.
