Шкала высот

Previous pageReturn to chapter overviewNext page

Для добавления шкалы высот окна разреза, необходимо выбрать в чертеже окно разреза и вызвать у него контекстное меню:

clip0600

Выбрать пункт «Создать шкалу высот…»

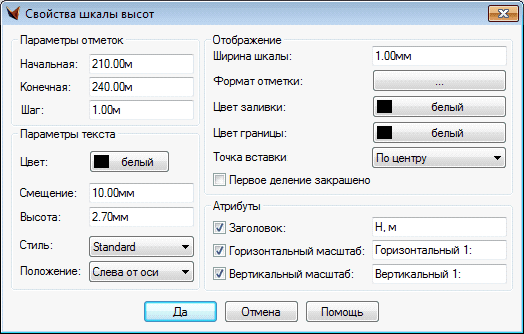

После чего отобразится диалоговое окно:

clip1726

Нужно задать необходимые параметры и нажать Да.

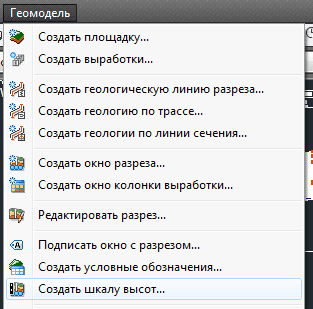

Также шкалу высот можно построить, выбрав пункт Создать шкалу высот… из меню Геомодель:

clip2278

Далее нужно указать окно разреза и ввести необходимые данные в появившемся диалоговом окне параметров шкалы высот. После нажатия кнопки Да указать удаленность шкалы высот от окна разреза путем указания точки.
