Сбросы профиля
|
<< Оглавление >> Сбросы профиля |

|
Для вывода профилей в общем случае они разбиваются на отдельные Окна с разным горизонтом.
При определении нового сброса задается пикет и отметка. Пикет определяет позицию, в которой делается сброс. Отметка определяет новую нижнюю границу окна профиля при данном сбросе.

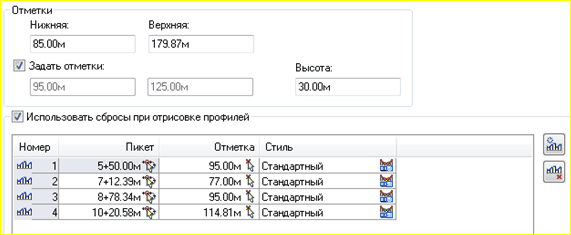

Используя сбросы (закладка Пикеты/Отметки в окне Свойства окна профиля), можно отрисовать профиль и подписи профиля в окне по частям, как в отдельных окнах (каждая часть окна со своим собственными отображением, сеткой – отдельным стилей).
Сбросы рассчитаны только для оформления чертежа.
При этом в данном окне профиля не работают привязки, ярлычки (т. е. нельзя посмотреть отметки), на профиле не появляются ручки и, соответственно, его нельзя редактировать. Но такой профиль можно одним флажком привести к стандартному виду (без сбросов) и редактировать. Или можно его редактировать в другом окне, где сбросов нет, – при этом в окне со сбросами будут автоматически отражаться изменения.
При использовании сбросов нет необходимости задавать предел отметок окна профиля. Пользователю необходимо указать начальные отметки окон сбросов и указать высоту окна окна профиля со сбросами.
Кнопки позволяют добавить и удалить сброс.
При добавлении сброса указывается пикет и отметка.

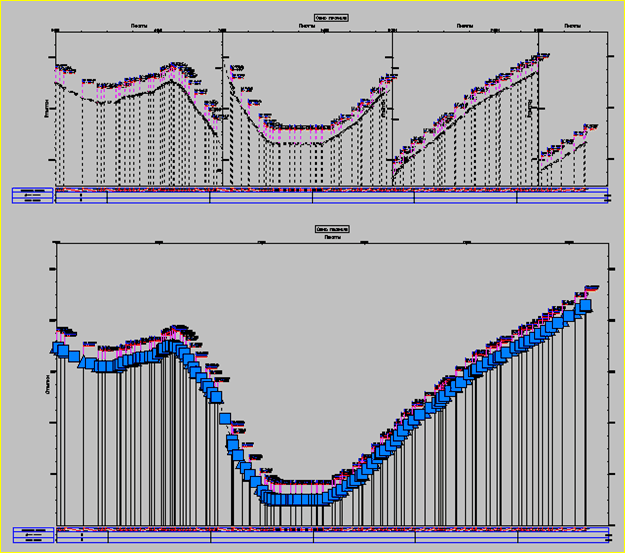

Подписи также отображаются с учетом сбросов.
В Стилях окна профиля можно указать стиль линии сбросов.
Далее можно использовать стандартные средства для вывода отдельных частей профиля на печать.
