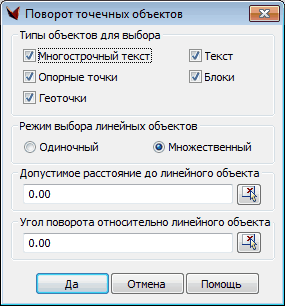

В диалоговом окне выбора объектов следует:

•         указать типы точечных объектов,

•         указать режим выбора линейных объектов,

•         указать допустимое расстояние от точечного до линейного объекта, в случае, если точечный объект располагается не на самом линейном объекте, а на некотором расстоянии от него (только в режиме множественного выбора линейных объектов),

•         указать угол поворота относительно линейного объекта.

Затем нужно указать точечные объекты в чертеже, которые следует поворачивать.

Далее следует указать в чертеже линейные объекты, по которым будет осуществляться поворот. В качестве линейных могут быть выбраны линейные геоны (в т.ч. трассы) или примитивы. Когда все линейные  объекты выбраны, будет произведен поворот точечных объектов. В режиме множественного выбора поворот производится по ближайшим объектам.
