С помощью пункта меню "Редактирование > Редактор отметок" можно просмотреть и редактировать (если в настройках проекта не указаны черная и/или красная поверхности) отметки черной и красной поверхностей в произвольной точке сети.

Выбранная точка будет помечена на профиле маркером.

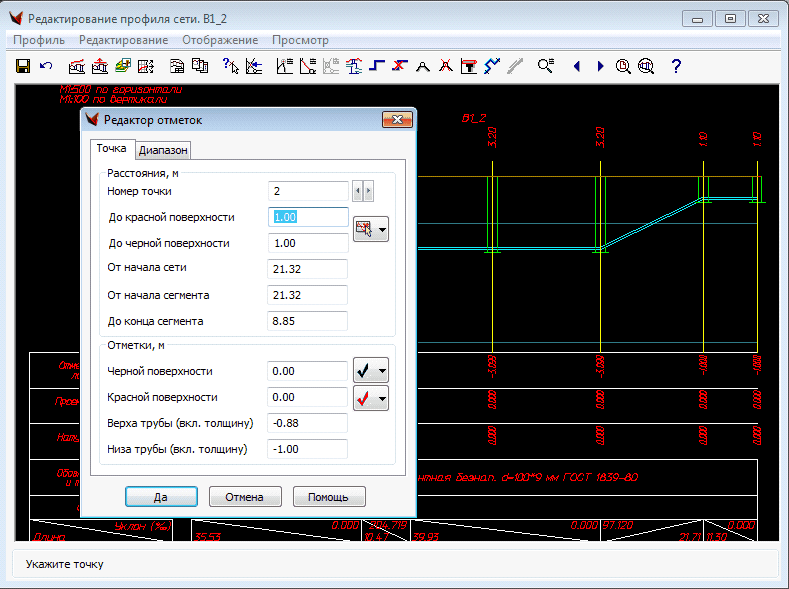

Диалог редактора отметок содержит в себе две вкладки.

Первая из них «Точка» предназначена для работы с каждой точкой поверхности по отдельности.

Переход от одной точке к другой производится с помощью переключателя «Номер точки».

Информация, которая выводится по точке сети:

•Номер точки.

•Расстояние от низа трубы до красной поверхности.

•Расстояние от низа трубы до черной поверхности.

•Расстояние от начала сети (редактируемое свойство, изменяет положение редактируемой точки).

•Расстояние от начала сегмента (редактируемое свойство, изменяет положение редактируемой точки).

•Расстояние до конца сегмента (редактируемое свойство, изменяет положение редактируемой точки).

•Отметка черной поверхности (редактируемое свойство).

•Отметка красной поверхности (редактируемое свойство).

•Отметка верха трубы.

•Отметка низа трубы.

Над точкой можно производить следующие операции:

•  Указать новую точку в редакторе профиля сети – редактируемая точка указывается курсором мыши на профиле.

• Указать точку в плане – редактируемая точка указывается выбором точки в плане сети.

•Указать точку на пересечении – указываются две точки на чертеже, и редактируемая точка ищется на пересечении линии, построенной по этим двум точкам, и сети.

• Отобразить точку в плане – отображает на чертеже отметки поверхностей в этой точке.

• Отобразить все точки в плане – отображает на чертеж отметки поверхностей во всех точках сети.

Над отметками в точке можно производить следующие операции:

•Установить вручную – устанавливает отметку в выбранной точке, равную значению, указанному в поле «Отметка красной/черной поверхности».

•Задать в чертеже – устанавливает отметку в выбранной точки путем указания точки на чертеже из которой будет взято значение отметки.

•Удалить – удаляет установленное значение отметки в редактируемой точке.

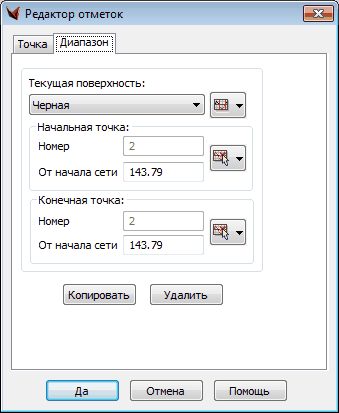

Вкладка «Диапазон» позволяет производить операции копирования и удаления отметок поверхностей  над множеством точек.

Указывается текущая поверхность и задается диапазон точек.

Диапазон точек можно указать несколькими способами:

•Указанием начальной и конечной точки на профиле или в плане сети .

•Отдельным указанием начальной или конечной точки на профиле , в плане сети или установкой расстояния в поле «От начала сети».

Нажатие на кнопку «Копировать» скопирует отметки текущей поверхности. Если текущей установлена красная поверхность, то отметки скопируются в черную. И наоборот.

Удаление отметок из текущей поверхности происходит по нажатию на кнопку удалить.
