Команда позволяет автоматически проставить на сети вершины выбранного типа через заданный интервал.

Выводится запрос "Указать начальную вершину". Можно указать начало сети или произвольную точку на сети. Аналогично для конечной вершины. Если задать начальную и конечную вершины "наоборот", то вершины будут проставляться не по направлению трассировки сети, а в противоположном направлении.

Затем выходит диалог:

Задается:

•максимально допустимое расстояние между вершинами в плане,

•тип вершин, которые будут проставлены (из выпадающего списка).

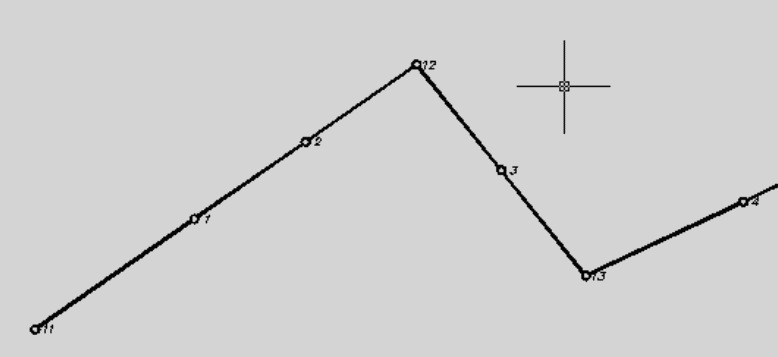

Вершины расставляются так, чтобы расстояние в плане было не больше указанного; если остается больше, то участок делится пополам.

(В данном случае при минимальном расстоянии 50 м участок 1-12 длиной 104 м разделился пополам по 27 м).
