Назначение



Элемент конструкции добавляет простое простую полосу по указанным параметрам ширины, глубины и уклону.

Уклон задается в процентах или в виде отношения. При построении модели коридора для создания переменной ширины и уклона могут использоваться цели смещения или отметки.

clip0798

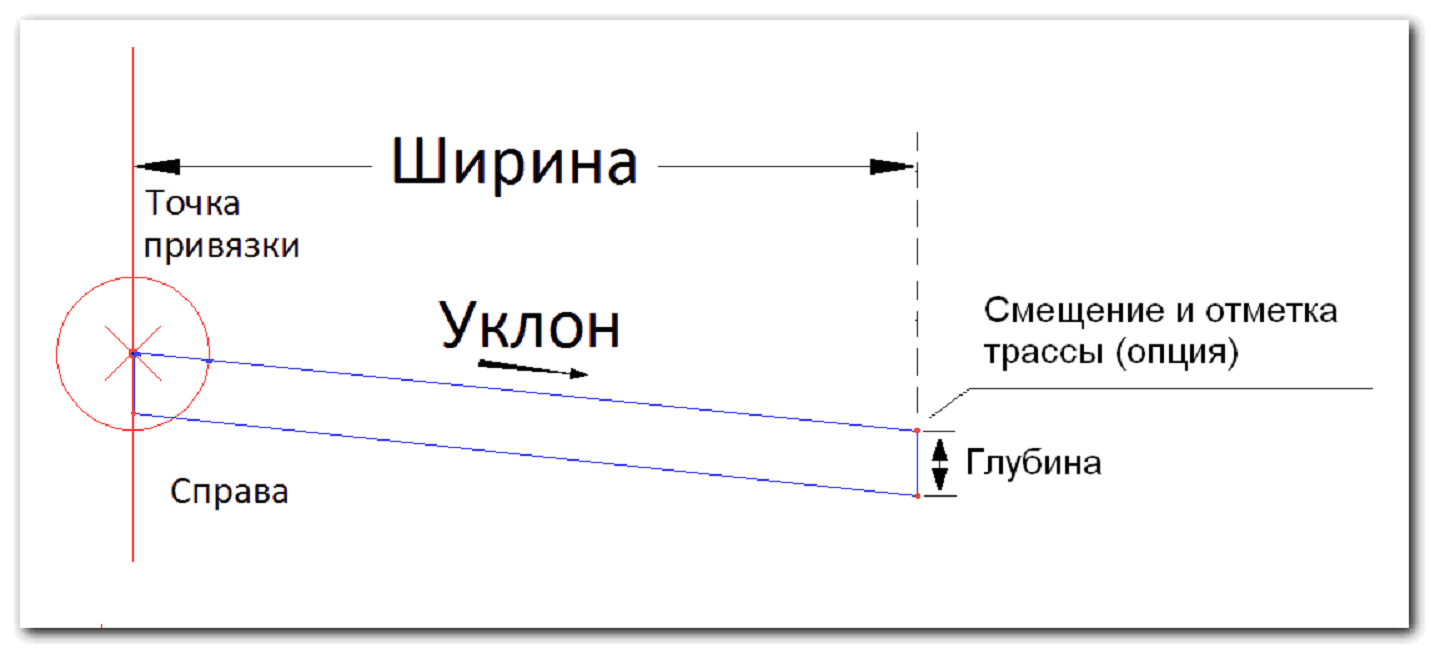

Присоединение



Точка привязки и отсчета расположена на задней кромке элемента. Данный элемент конструкции можно вставлять слева или справа от точки привязки.

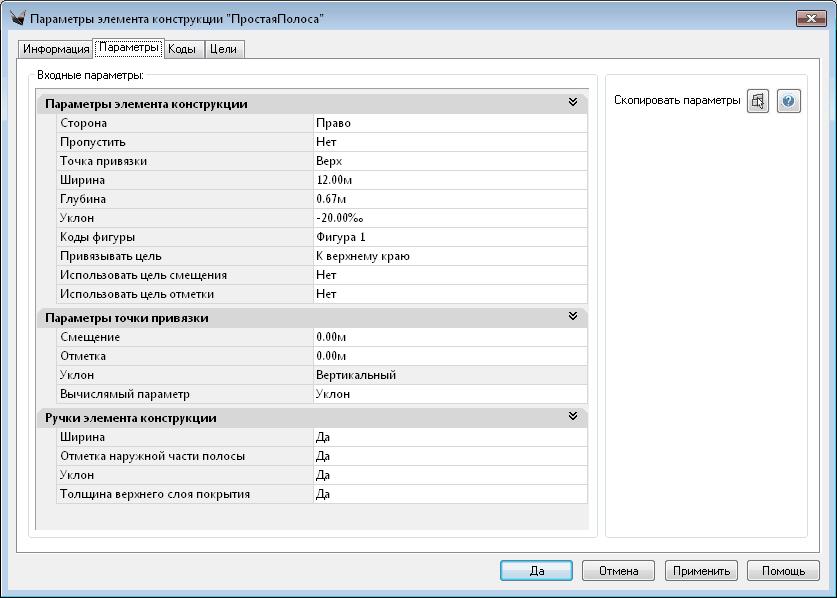

Параметры

clip3177

Показатель

Описание

Тип

Значение по умолчанию

Сторона

Указывает направление элемента конструкции.

Слева / Справа

Слева

Точка привязки

Определяет точку привязки элемента

Верх/Низ

Верх

Ширина

Ширина элемента от задней кромки до указанного смещения наружной.

Числовое, положительное

12,0м.

Глубина

Глубина полосы

Числовое

0.67м.

Уклон

Уклон полосы в ‰ (или в %, отношении). Отрицательные уклоны направлены вниз к концу звена.

Числовое

-20.00‰

Коды фигуры

Определяет список кодов фигуры (разделенные символом «,»)

Текстовое

Фигура 1

Привязывать цель

Определяет положение точки привязки цели

К верхнему краю / К нижнему краю

К верхнему краю

Использовать цель смещения

Указывает на возможность определения ширины элемента  с использованием цели смещения

Да / Нет

Нет

Использовать цель отметки

Указывает на возможность определения уклона элемента с использованием цели отметки

Да / Нет

Нет



Целевые параметры



Параметр

Описание

Статус

Смещение

Используется для переопределения фиксированного значения параметра «Ширина» и привязки конца полосы  к смещенной трассе. Типы объектов, используемые для указания смещения: трассы, полилинии, структурные линии и коды точек сечения.

Дополнительно

Отметка

Используется для переопределения фиксированного значения параметра «Уклон» и привязки конца полосы к профилю. Используемые типы объектов: профили, 3D полилинии, структурные  линии и коды точек сечения.

Дополнительно



Нормальный режим



Полоса с заданными шириной, уклоном и глубиной добавляется в направлении вставки, начиная от точки привязки. Если во время моделирования коридора названию смещения трассы в плане назначено значение «Ширина», длина элемента изменяется и приводится в соответствие со смещением трассы. Если параметру «Уклон» назначено имя профиля, уклон регулируется и приводится в соответствии с отметкой профиля на конце полосы.



Режим компоновки



Данный элемент конструкции в режиме компоновки отображает полосу  с заданными шириной, уклоном и глубиной.



В следующей таблице для элементов конструкции перечислены коды точек, звеньев и фигур для которых имеются назначаемые коды. Коды точек, звеньев или фигур данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.



Точка, Звено или Форма

Коды

Описание

Л1

Верх, Покрытие



Л3

Низ, Основание



Ф1

Фигура 1

Коды устанавливаются в соответствии с параметром «коды фигуры»

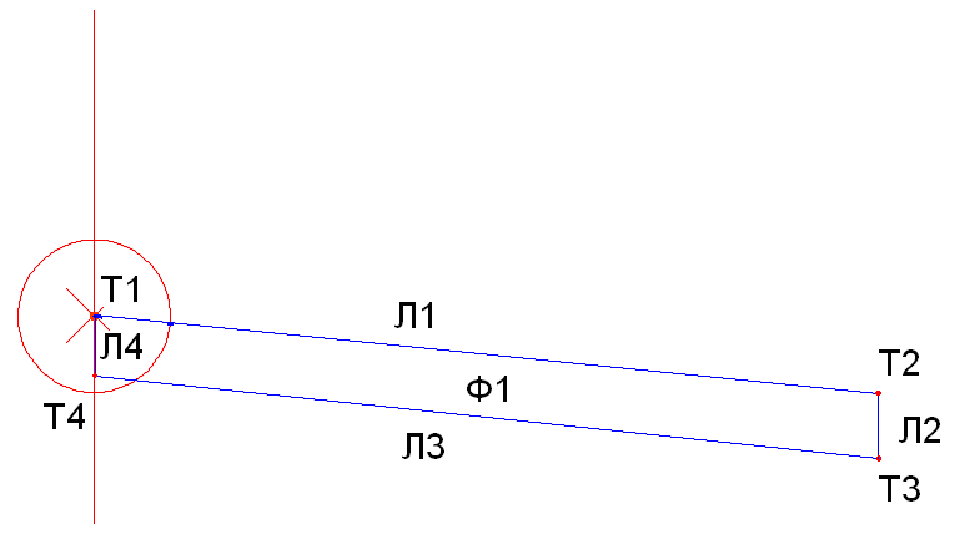

Схема кодирования



clip0799
