Для выполнения функции сложения и вычитания профилей необходимо определить трассу.

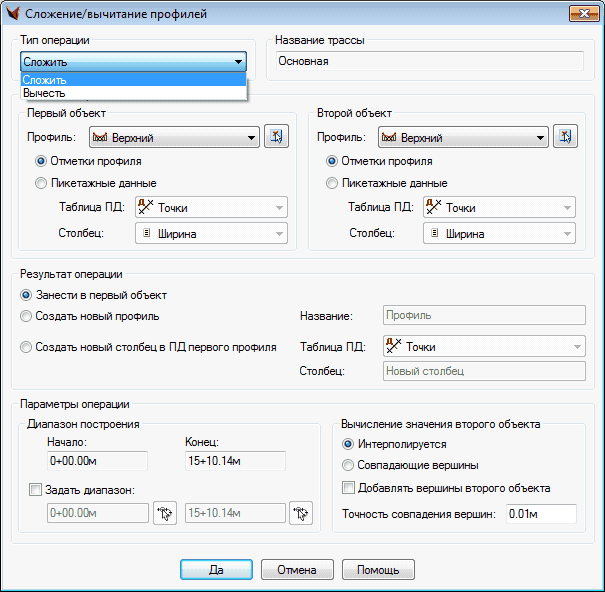

После ее указания выводится диалоговое окно



В окне устанавливается Тип операции:

• Сложить,

• Вычесть.



Настраиваются параметры Первого и Второго объектов операции:

• Отметки профиля,

• Пикетажные данные.



Результат операции можно:

• Занести в первый объект,

• Создать новый профиль,

• Создать новый столбец в пикетажных данных профиля.

Если выбран профиль, у которого нет пикетажных данных, то последний вариант не доступен.

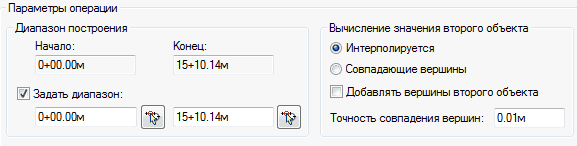

В Параметрах операции устанавливаются Диапазон построения и Вычисление значения второго объекта.

Если флажок диапазона не включен, то операция работает по всей длине трассы; если же включен, то только в пределах заданного диапазона, который можно установить как вручную, так и на чертеже с помощью функциональной кнопки.



Вычисление значения второго объекта:

•Интерполируется,

•Совпадающие вершины.

При выборе Совпадающие вершины значение вычисляется только в том случае, если вершины второго объекта совпадают с вершинами первого объекта с заданной точностью:

Можно добавлять вершины второго объекта, не совпадающие с вершинами первого объекта.



Приведем пример.

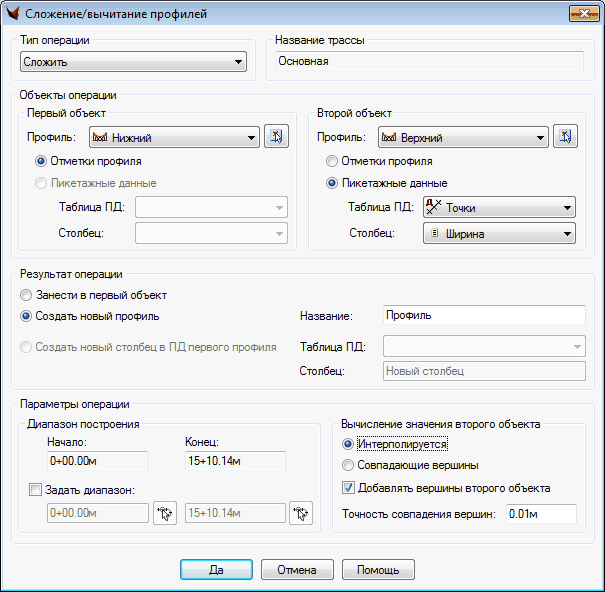

К отметкам Профиля9 добавим отметки из столбца пикетажных данных. Результатом будет новый профиль(12) по всему диапазону с интерполированным значением второго объекта и добавленными вершинами второго объекта.

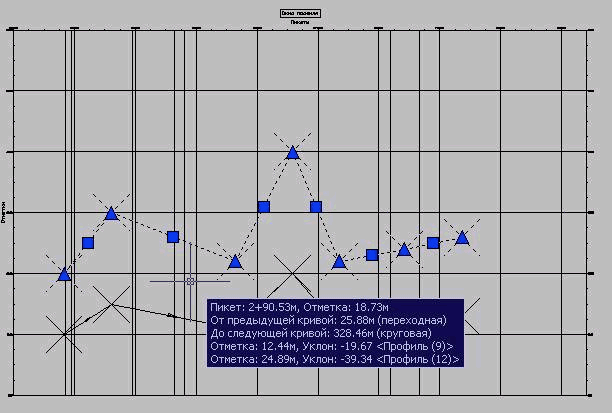

Результат сложения профилей видим на чертеже
