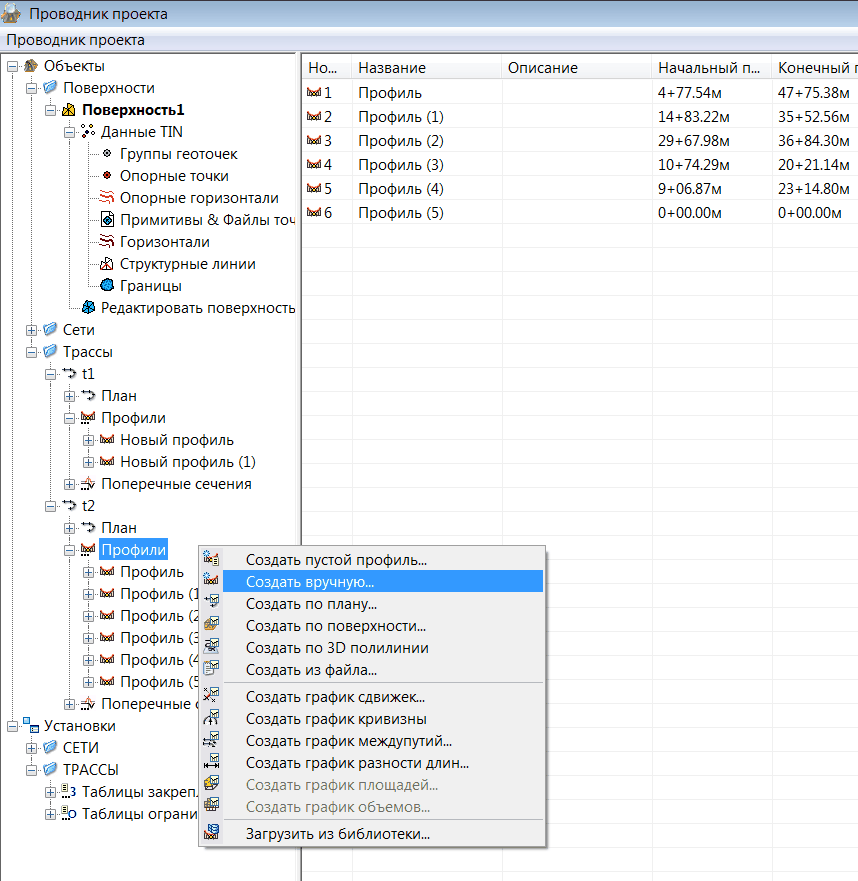

Геон профиль всегда связан с трассой.

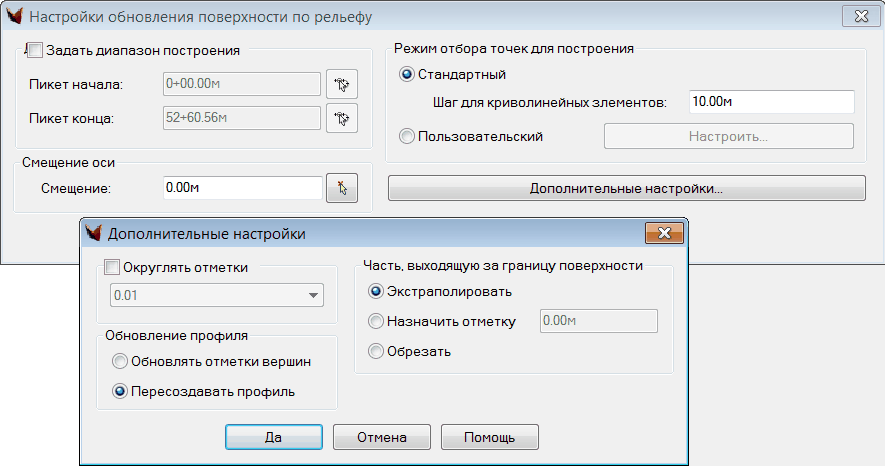

В работе – При изменении трассы после создания профилей поверхности вдоль ее длины, эти профили автоматически изменяются, чтобы отразить изменения редактирования, если они – динамические профили. Статические профили представляют отметки земли, которые были во время их создания, и не отвечают на более поздние редактирования родительской горизонтальной трассы или поверхности.

Геон Окно профиля также зависит от горизонтальной трассы. Длина трассы управляет горизонтальными размерами сетки окна профиля, а пикетаж трассы управляет аннотацией горизонтальных осей. Вертикальные размеры окна профиля имеют дополнительную связь с одним из профилей в окне профиля. Можно установить вертикальные размеры к фиксированному значению, но обычно они динамически связаны с одним из профилей таким образом, чтобы окно профиля всегда имело несколько линий координатной сетки выше и ниже профилей.

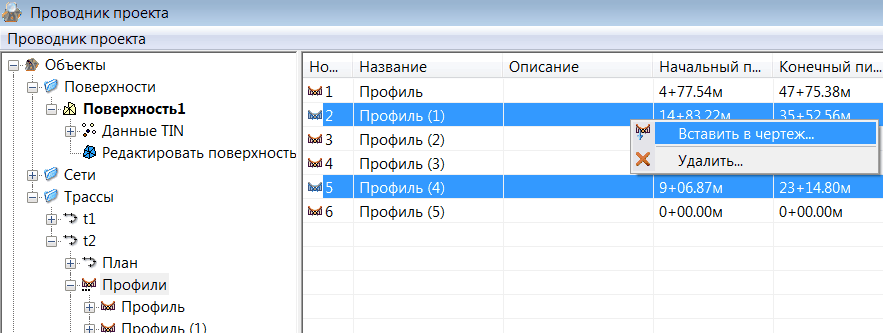

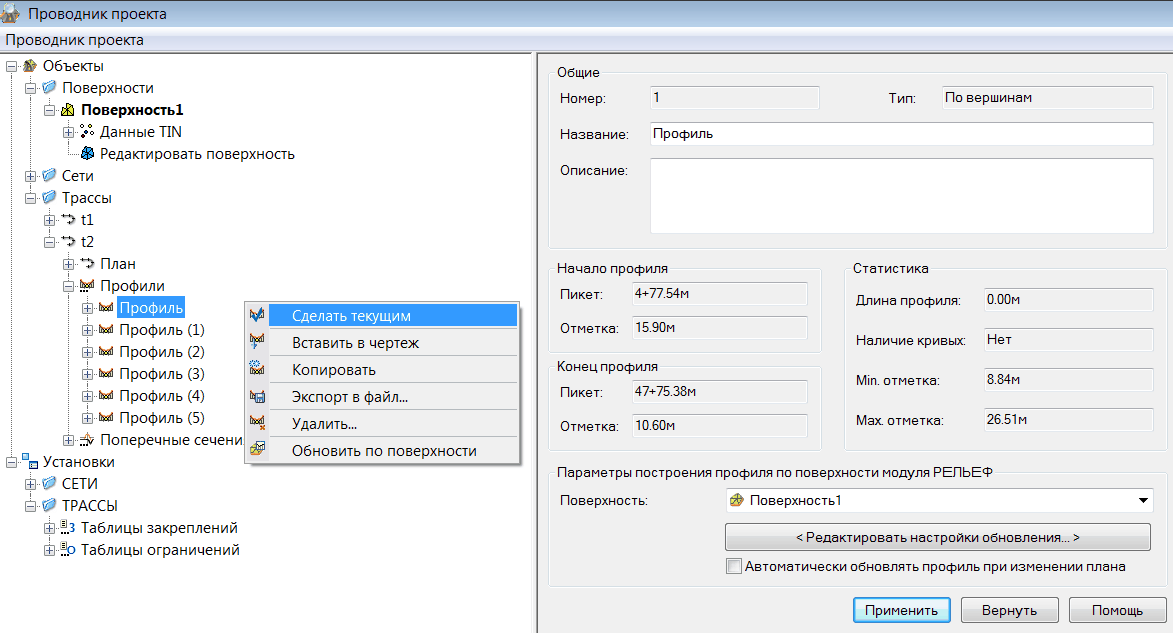

Геон и проект. При открытом проекте – геон Профиль берет информацию из проекта – пикетаж, резаные пикеты и т.д. При закрытии проекта он превращается в блок. Это происходит при сохранении чертежа и при закрытии проекта. Соответственно, сохранение чертежа удлиняется на время регенерации. А если удалили в проекте, геон отрисовывается из блока (последнего).
