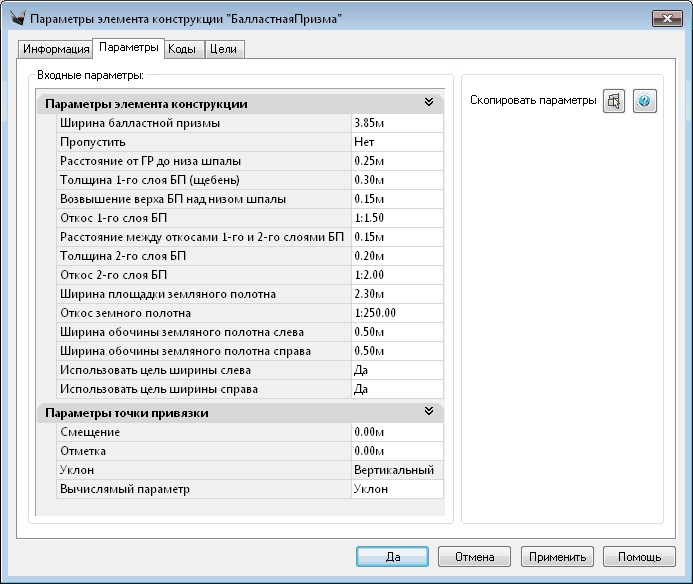

Параметр

Описание

Тип

По умолчанию

Ширина колеи

Ширина рельсовой колеи между внутренними краями рельсов.

Числовое, положительное

1.52

Ширина шпалы

Числовое, положительное

2.7

Высота шпалы

Числовое, положительное

0.16

Ширина верхнего слоя балласта

Числовое, положительное

3.6

Глубина балласта (от шпалы)

Толщина балластного слоя от конечной поверхности

Числовое, положительное

0.35

Откос бокового откоса балласта

Числовое, положительное

0.667 (1:1.5)

Глубина подушки

Толщина слоя подушки

Числовое, положительное

0.2

Откос бокового откоса подушки

Числовое, положительное

0.5 (1:2)

Ширина площадки земного полотна

Числовое, положительное

2.3

Откос земного полотна

Числовое, положительное

0.004 (1:250)

Ширина обочины земляного полотна

Числовое, положительное

0.5

Параметр

Тип

Описание

Статус

Ширина слева

Трасса

Может использоваться для переопределения фиксированного значения "Ширина слева" и привязки левой кромки разделительной полосы к смещенной трассе.

Дополнительно

Ширина справа

Трасса

Может использоваться для переопределения фиксированного значения "Ширина справа" и привязки левой кромки разделительной полосы к смещенной трассе.

Дополнительно

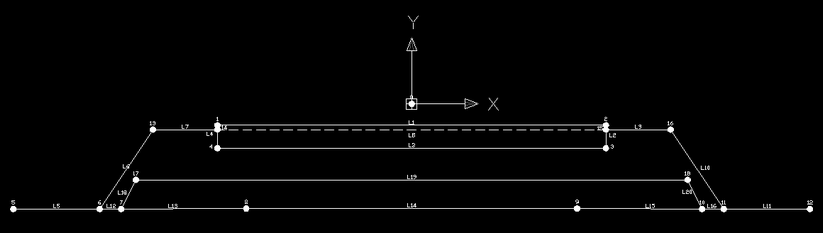

Точки, звено, форма

Константа

P13, P16

EBS

Кромка балласта

P14, P15

ESL

Кромка шпалы

P17, P18

ESBS

Кромка подушки

P6, P11

Daylight_Ballast

Выход поверхности балласта

P7, P10

Daylight_Subballast

Выход поверхности подушки

L5, L12, L13, L14, L15, L16, L11

Datum

Наземное полотно

L5, L6, L7, L8, L9, L10, L11

S1

Шпала

S2

Балласт

S3

Подушка
