Привязка по слоям

Previous pageReturn to chapter overviewNext page

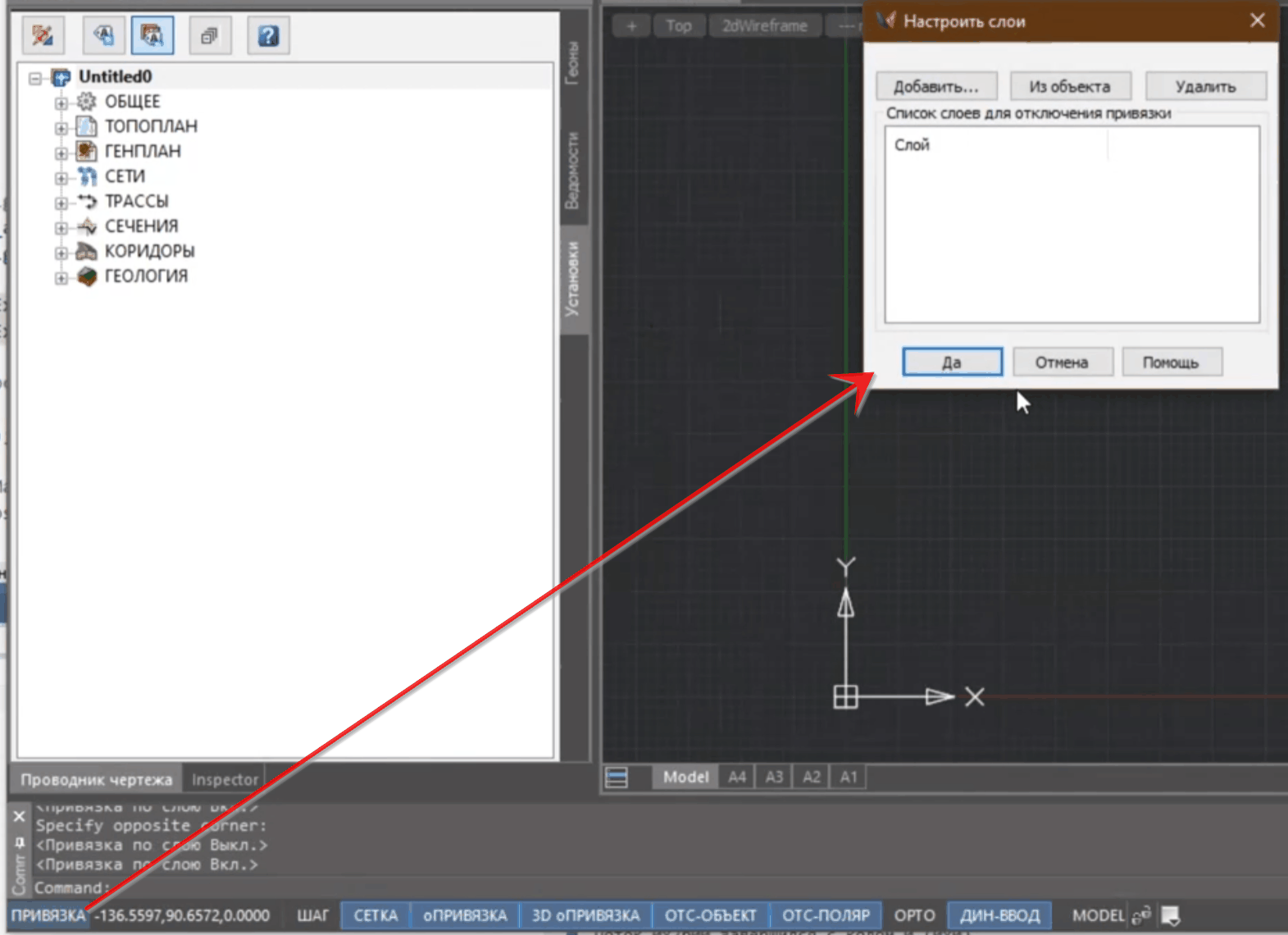

фильм

Отключить привязку у объектов слоя

Отключает возможность привязки к примитивам слоя.

clip1032

При отрисовке каких-либо примитивов, проходящих через уже существующие примитивы, легко управлять объектной привязкой по слоям этих примитивов (объектов).

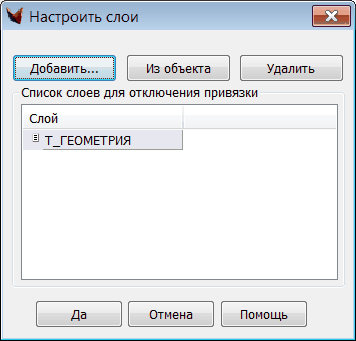

По правому щелчку на кнопке Привязка выберите функцию Настроить. Выводится диалоговое окно «Настроить слои», позволяющее редактировать список тех слоев, для которых привязка будет отключена.

embim80

Кроме того, слои можно вызвать прямым указанием примитивов на экране.

Кнопки операций:

• Добавить слои,

• Удалить слои

дают возможность пополнять список слоев для отключения привязки и редактировать этот список.

Сформированный список сохраняется в чертеже и восстанавливается в последующих сеансах для данного чертежа.

Чтобы отключить привязку для списка, необходимо нажать кнопку ПРИВЯЗКА.


Теперь при отрисовке примитивов не будет привязки к примитивам, лежащим на слоях из сформированного списка.
