СЕЧЕНИЯ (черные, красные, коридоры) > Черные сечения > Группы линий сечения

Создать группу линий сечения можно с помощью соответствующей функции из верхнего меню Сечения

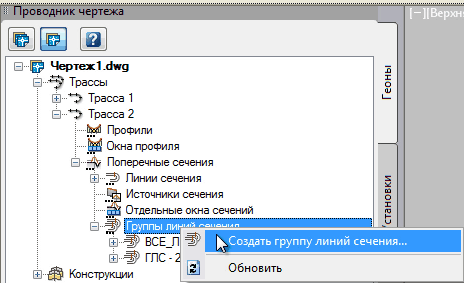

или из контекстного меню для ветки Группы линий сечения в Проводнике чертежа

Запрашивается трасса для создания линий сечения, и после ее определения выводится диалоговое окно «Создать группу линий сечения». В окне две вкладки:

•Основные,

•Список линий.

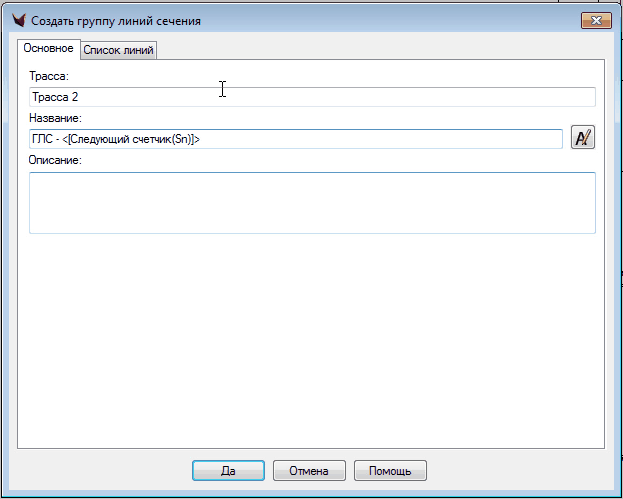

На вкладке «Основные» выводится название выбранной трассы, устанавливаются шаблон названия группы и описание.

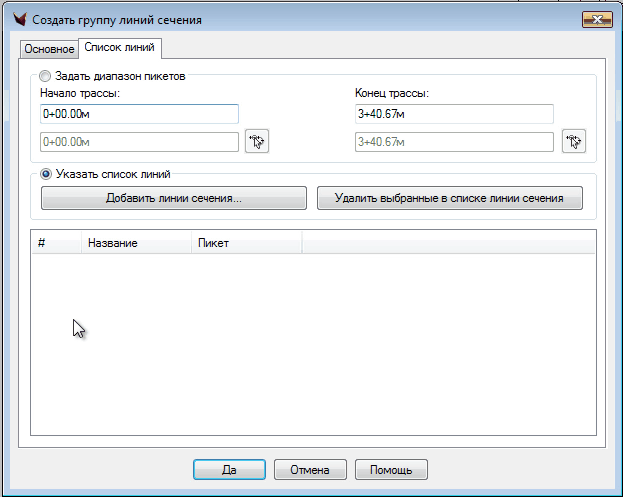

На вкладке «Список линий» задаются условия отбора линий группы

•По диапазону,

•Указание линий

и список линий, входящих в эту группу.

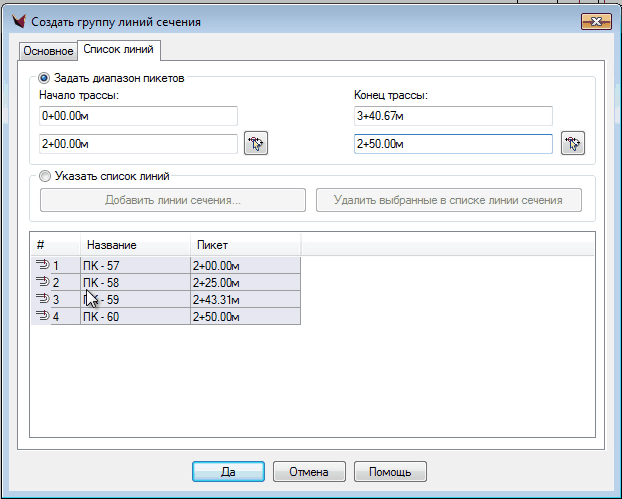

И при отборе по диапазону

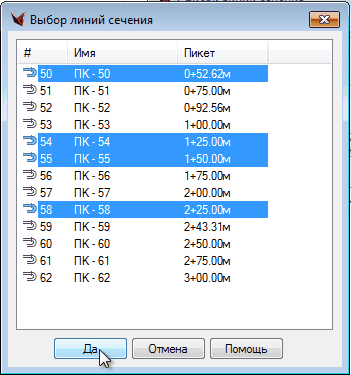

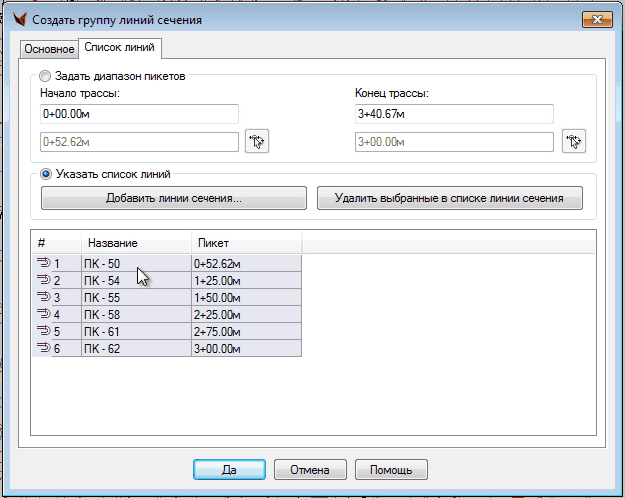

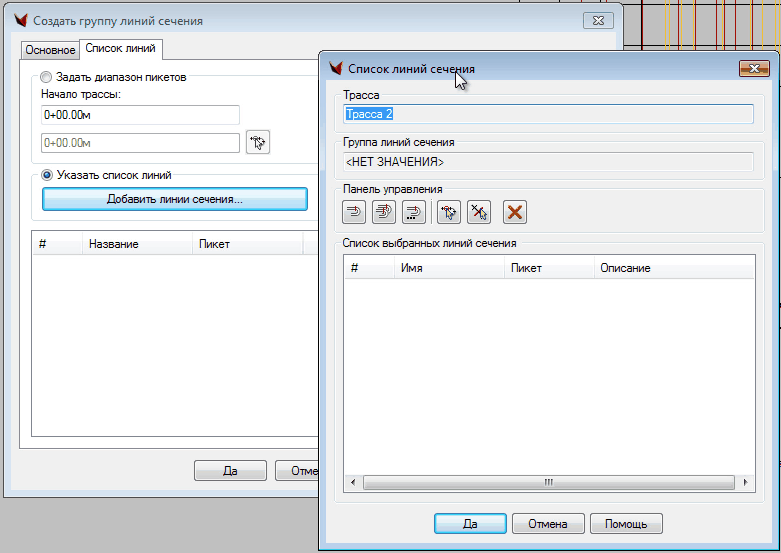

и при отборе указанием линий

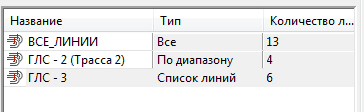

все выбранные линии добавляются в созданную группу. Все группы отображаются в проводнике чертежа и в окне статистики проводника чертежа.
