Есть подписи для Окна сечения:

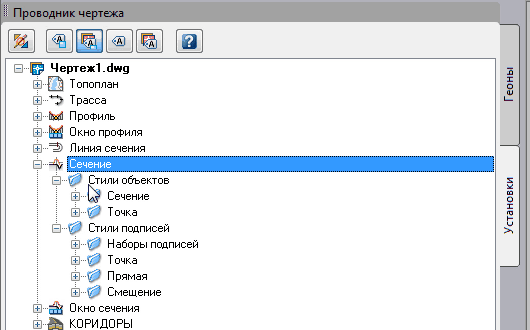

В Проводнике чертежа на вкладке «Установки» можно видеть ветку стилей для стилей сечений.

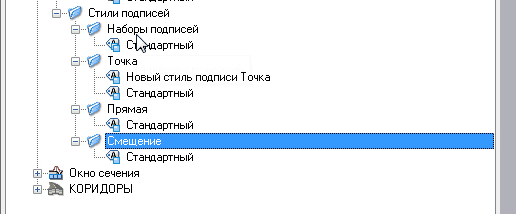

К стилям сечений относятся стили сечения и стили подписей.
Можно создавать новые стили подписей, редактировать имеющие или удалять ненужные.
В «Геониксе» подписи сечения отображаются при помощи набора подписей. Создадим новый набор подписей.

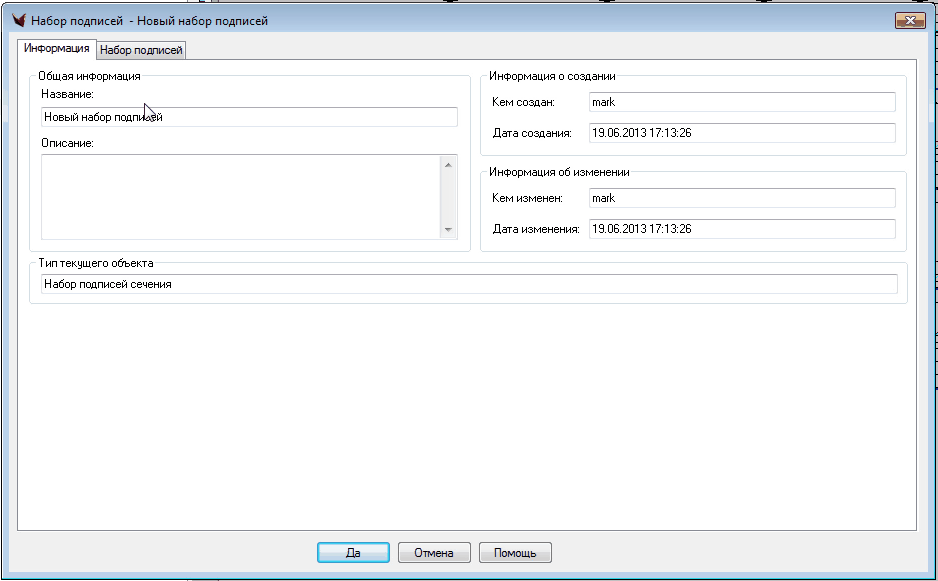

Набор подписей, как и стиль, можно настроить. Для этого нужно ввести название и описание.

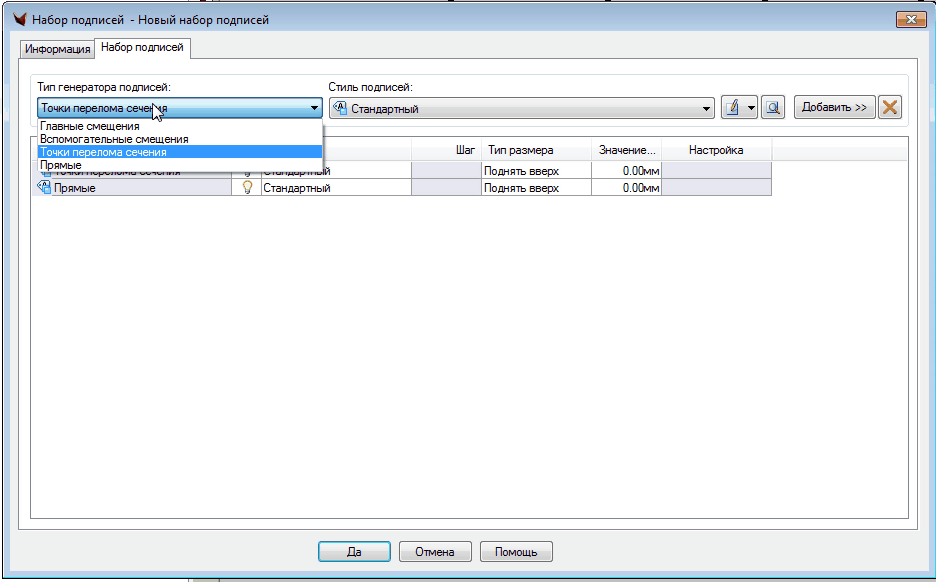

Также необходимо настроить сам набор подписей с помощью генератора подписей сечения.

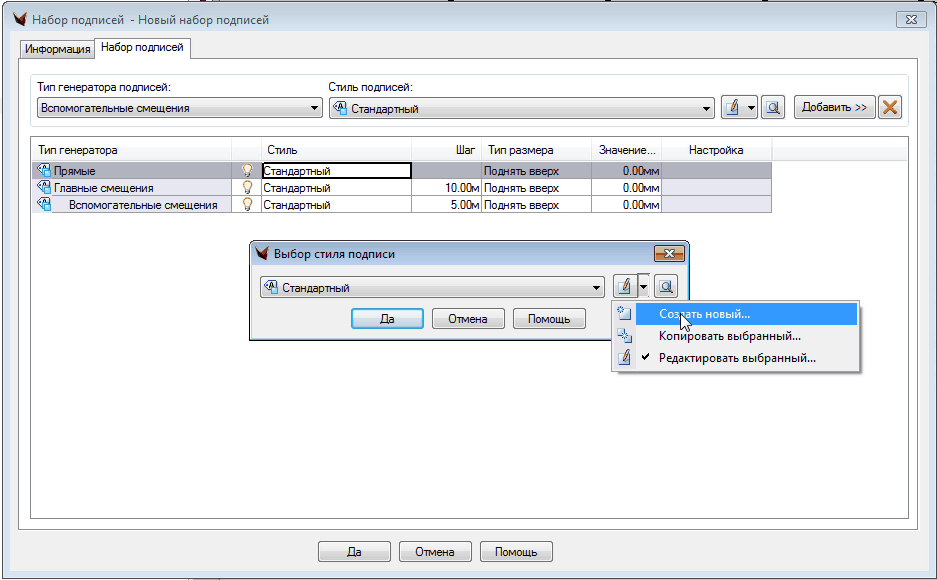

Можно по своему усмотрению добавлять новые генераторы, удалять ненужные, изменять стили самих подписей, которые находятся в списке, добавлять новые, настраивать генератор по своему усмотрению.
После настроек подтверждаем ввод.

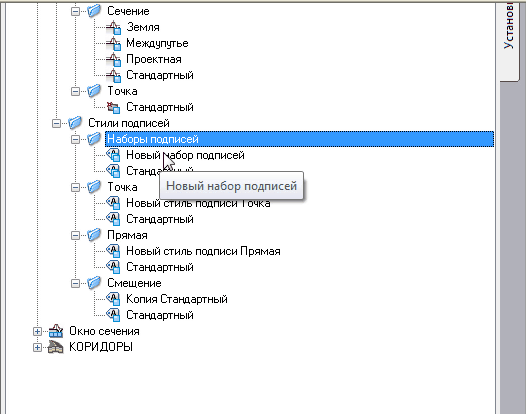

Видно, что создан новый генератор и новые стили в чертеже.

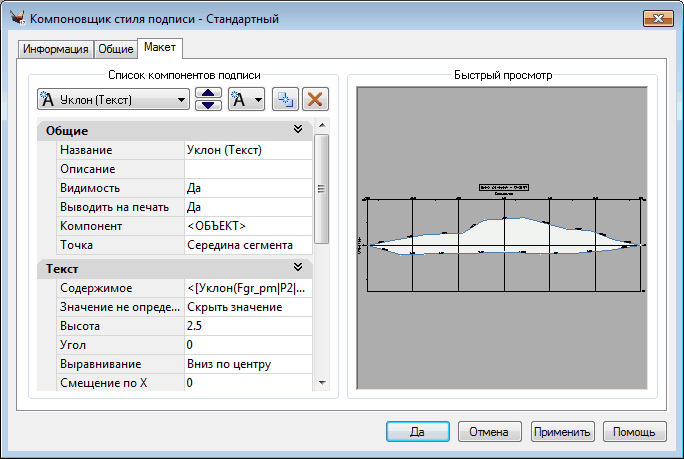

Чтобы скрыть подписи Горизонтальная/Вертикальная (они часто не вмещаются), нужно использовать дополнительную настройку для уклонов:
Выбирается Текст>Содержимое, далее:
Если есть отношения 1:... или ...:1, то работает флажок Скрывать значение Горизотальная/Вертикальная.
Можно поворачивать подписи по направлению подписываемого сегмента сечения.
