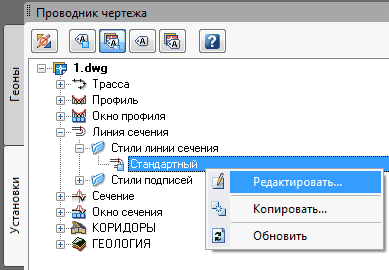

Для создания или редактирования стиля линии сечения используется вкладка Установки в Проводнике чертежа. Кроме того, на окно Стиль линии сечения, т. е. сразу на редактирование конкретного стиля конкретной указанной линии сечения, можно выйти из всплывающего меню, вызываемого по щелчку правой кнопкой мыши на линии сечения

Новый стиль создается заданием установок по умолчанию или копированием существующего стиля, а затем изменением его свойств, подходящих под нужные требования. Основные параметры стиля устанавливаются на следующих вкладках диалогового окна Стиль линии сечения:

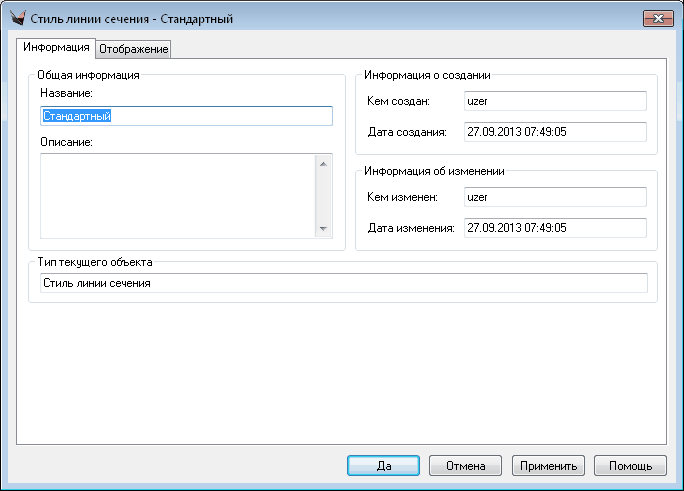

Информация: устанавливаются название стиля и описание. Выводится информация о создании и изменении

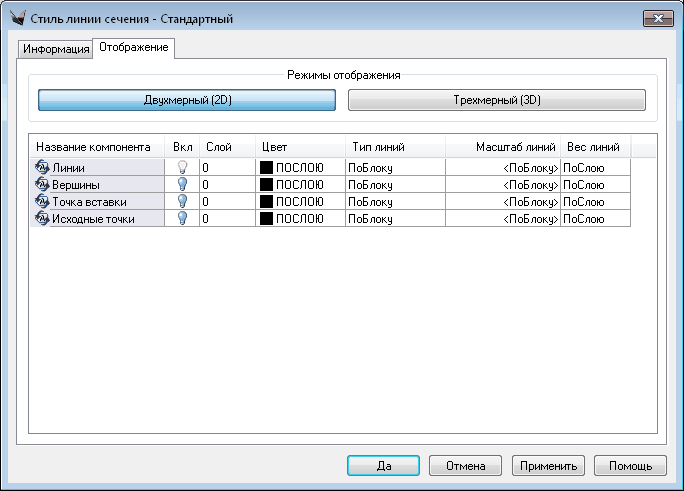

Отображение: отдельно для двухмерного и трехмерного отображения устанавливаются свойства отображения компонентов линии сечения, включая видимость, логический слой (на самом деле геон находится на одном слое), цвет, тип линии, масштаб типа линии и вес линии.

Стиль линии сечения содержит следующие компоненты, отображение которых можно изменить по своему усмотрению:

•Линии – отображение геометрии самих линий сечения.

•Вершины – точки, через которые проходят линии сечения.

•Точка вставки – точка привязки линии сечения.

•Исходные точки (для ЛС по полевым точкам) – определяют отображение полевых точек.
