Подписи окна разреза

Previous pageReturn to chapter overviewNext page

фильм

Добавление

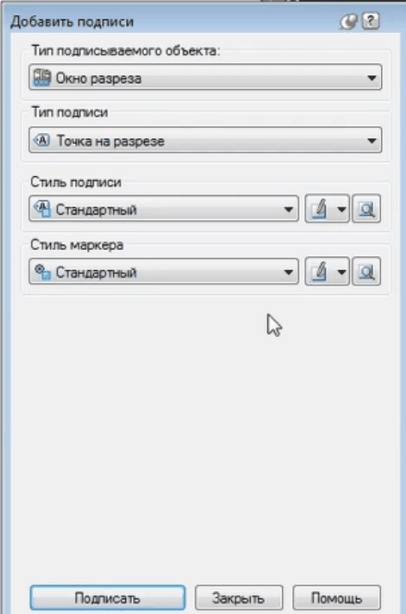

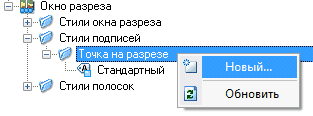

Для создания нового стиля подписи окна разреза следует выбрать пункт Новый в контекстном меню папки соответствующего Точка на разрезе:

clip1633
clip0692

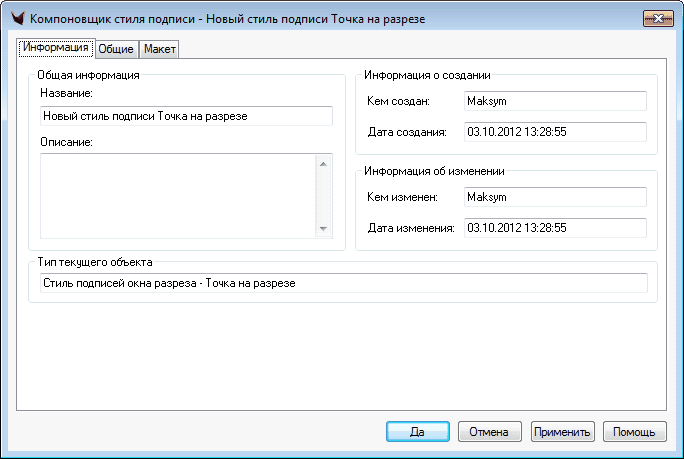

Диалоговое окно стиля подписи окна разреза состоит из трех вкладок – Информация, Общие, Макет:

clip1634

На вкладке Информация следует задать:

Название,

Описание.



clip1635

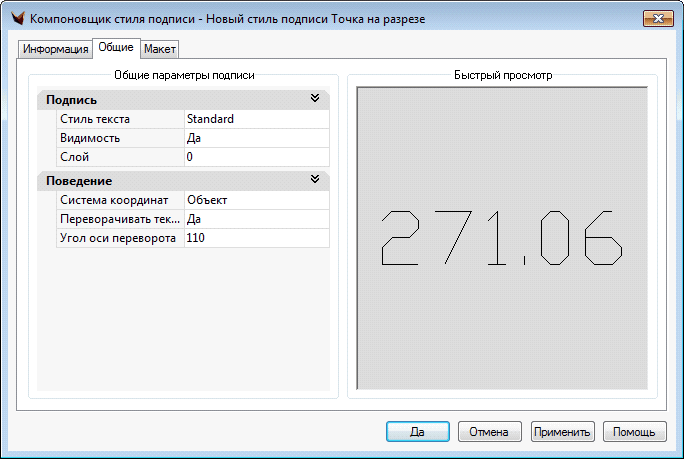

На вкладке Общие следует задать:

Параметры подписи

Стиль текста,

Видимость,

Слой.

Поведение подписи

Систему координат,

Поворот текста,

Угол поворота текста.



clip1636
clip0694

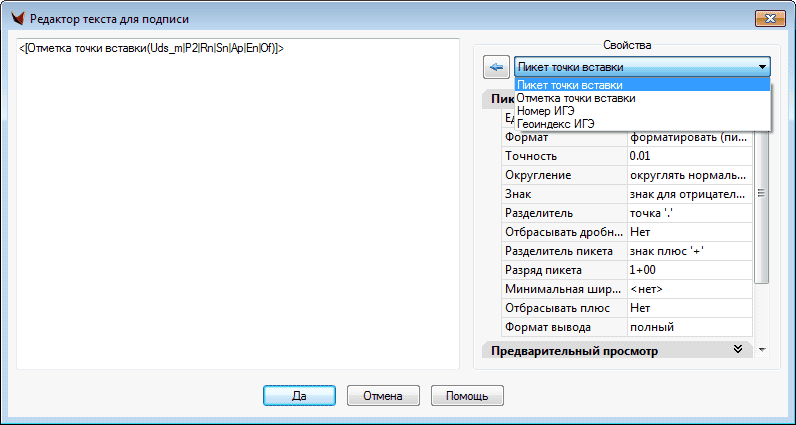

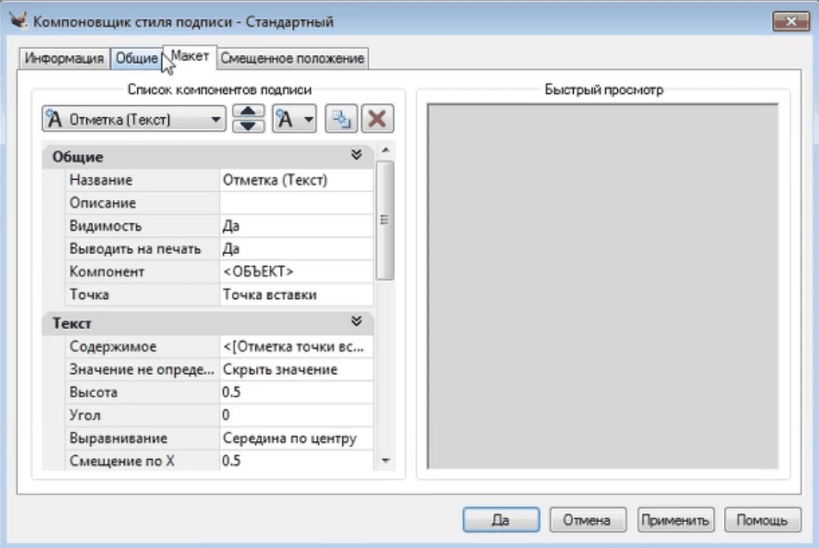

На вкладке Макет следует задать формат подписи, используя следующие информационные поля:

Пикет точки вставки,

Отметка точки вставки,

Номер ИГЭ.

clip2219



Редактирование

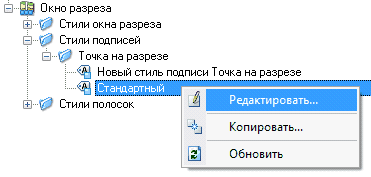

Для редактирования стиля подписи окна разреза следует выбрать пункт Редактировать… в контекстном меню стиля подписи:

clip1637

Редактирование стилей подписей производится аналогично добавлению.

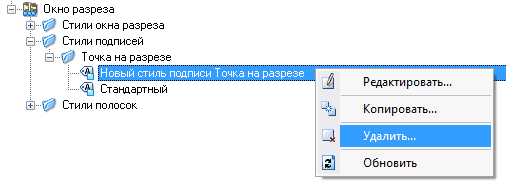

Для удаления подписи окна разреза следует выбрать пункт Удалить… из контекстного меню стиля подписи:

clip1638



clip0693
