Подчистка точек сечения
|
<< Оглавление >> Подчистка точек сечения |

|

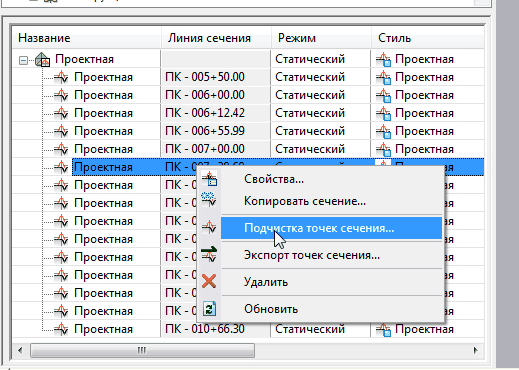

Вызвать команду можно из проводника чертежа как для конкретной линии сечения в списке сечений, так и для конкретного источника.

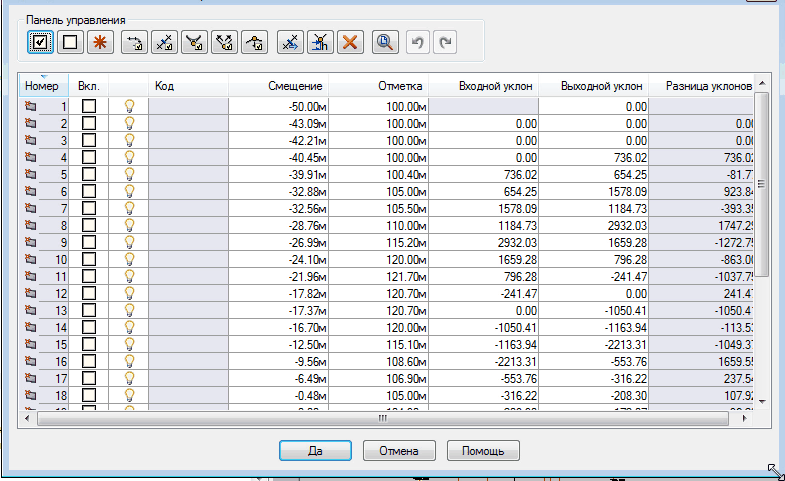

После запуска команды отображается окно подчистки точек сечения.
Точки сечения можно отбирать вручную, а также с помощью функциональных клавиш, таких как: отметить точки на диапазоне, на смещениях, прореживающие точки, точки по разнице уклонов, вершины по уклонам и превышениям.

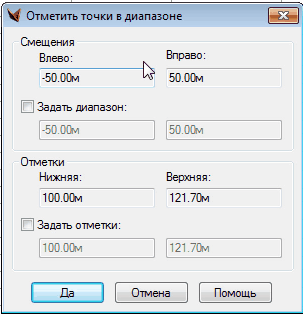

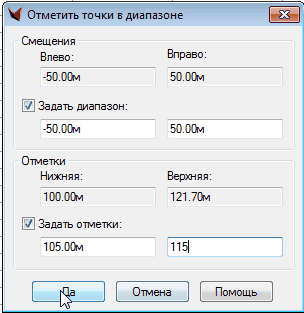

Для отметки точек в диапазоне, вызывается окно «Отметить точки в диапазоне», в котором задается диапазон смещения и отметок.
Если диапазон не указан, то отбираются все точки, т. е. данное условие не влияет на отбор.
После подтверждения выдается сообщение о количестве обработанных вершин.
Все вершины в данных диапазонах будут отобраны.
При выборе точек на смещениях выдается окно, посредством которого указывается шаг смещения, расстояние от смешения и флаг обработки только отмеченных точек.
Также выдается сообщение о количестве обработанных вершин.

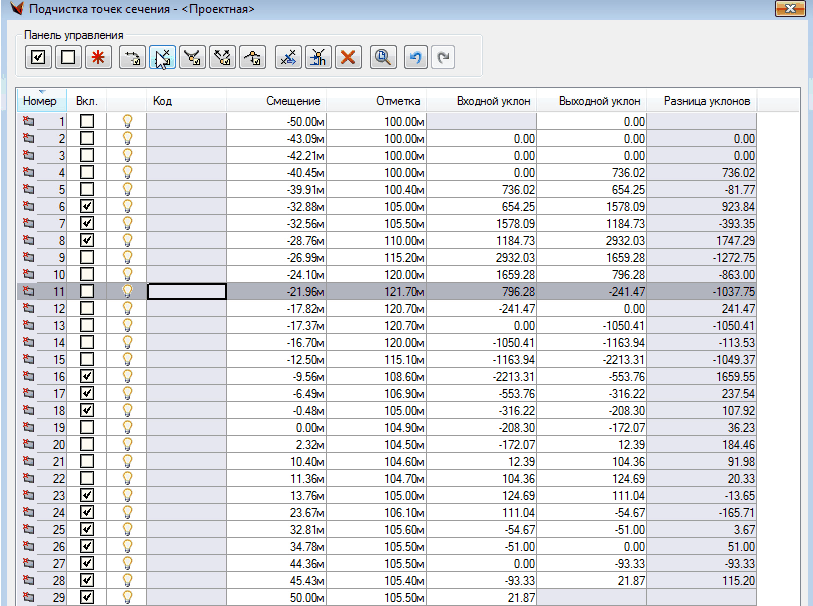

В окне подчисткибудут отмечены выбранные точки.
Если выбрать прореживающие точки, то нужно задать расстояние между ними, отбираются точки, которые находятся слишком близко друг к другу.
Отбираются точки, интервал между которыми меньше указанного.

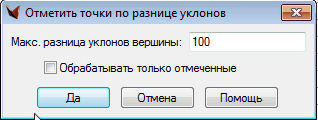

Для отметки точек по разнице уклонов необходимо задать эту разницу.
Отбираются точки, у котрых разница уклонов меньше указанной.

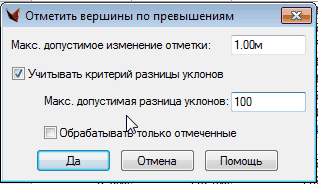

Для того, чтобы отметить вершины по превышениям, нужно указать максимально допустимое изменение отметки и максимально допустимую разницу уклонов.
Выбранные точки можно дотягивать до смещений,задавать отметку отмеченным точкам по исходному сечению или удалить.
При дотягивании точек до смещения выдается окно.
Как видно из чертежа все выбранные точки дотянулись до подобных смещений.

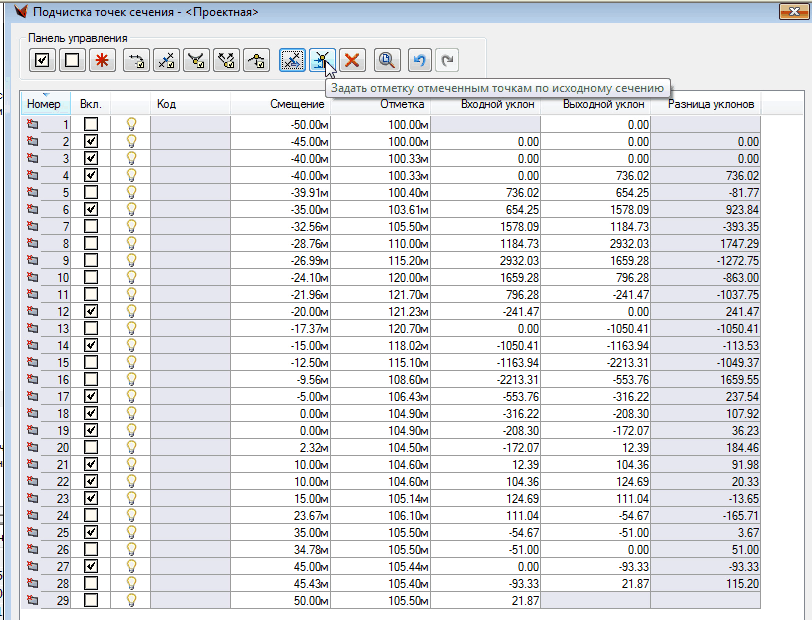

При указании отметки отмеченным точкам по исходному сечению обновляются отметки по по сечению.
Все отмеченные точки можно удалить из списка.
Команда запрашивает подтверждение об удалении.

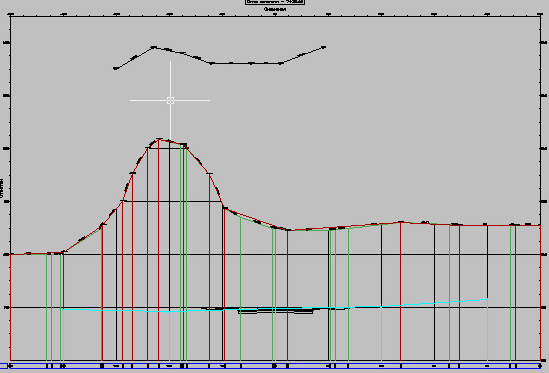

Сечение, согласно введенным изменениям, изменено в чертеже.
