1. Вкладка Основные
1.1. Результат обработки заносится в профиль обрабатываемой трассы (выбирается из выпадающего списка), в указанную его Таблицу пикетажных данных (если таблицы нет - создается, при этом можно задать ее имя).
Обычно данные в таблице предварительно очищаются, т. е. если установлен флаг Очистить данные в таблице, то перед расчетом все старые данные из выбранной таблицы будут удалены. Если флаг снят, то данные о пересечениях будут просто добавлены к уже существующей информации в таблице.

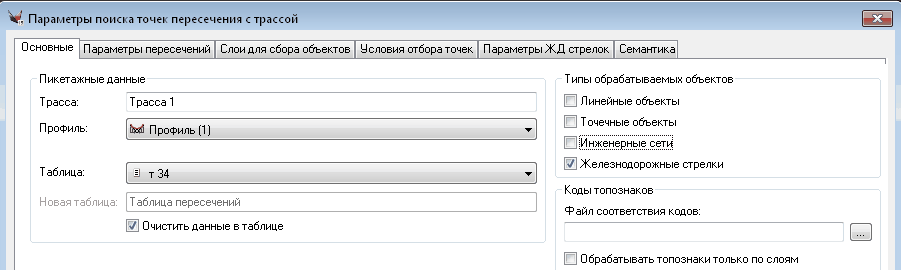

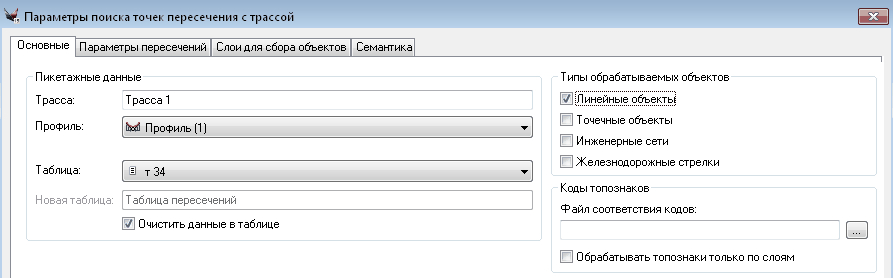

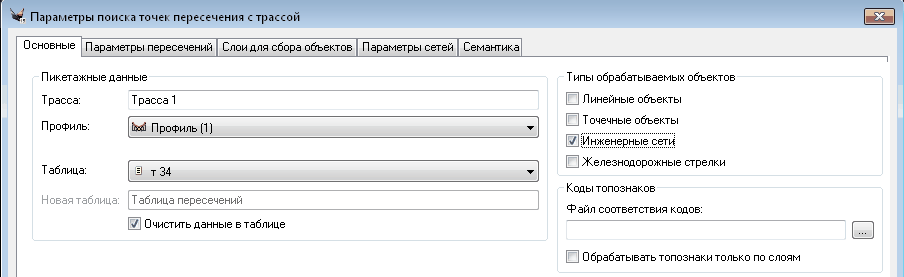

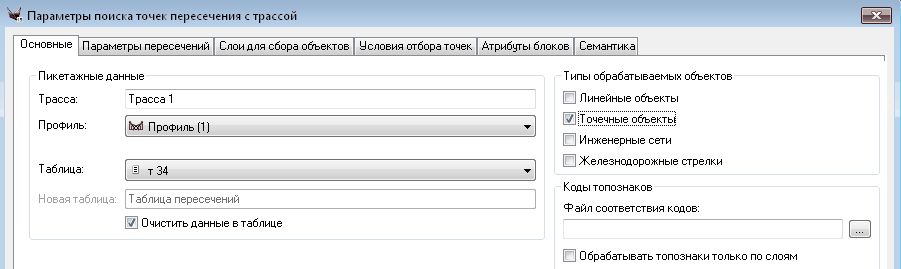

1.2. Поддерживаются следующие типы обрабатываемых объектов: линейные объекты, точечные объекты, инжерные сети, железнодорожные стрелки.
Представьте, что в зависимости от включенных типов объектов добавляются те или иные закладки, которые позволяют уточнить информацию шаблона.

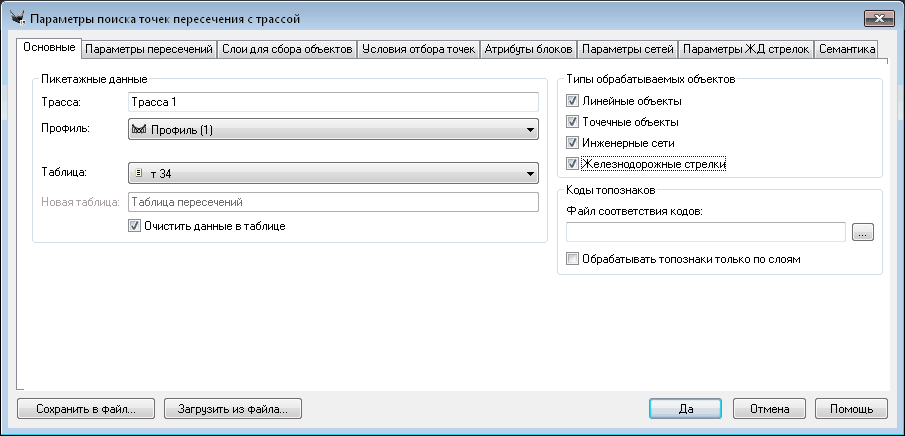

Реально выводится полный список закладок - объединение списков для каждого типа (при этом могут быть неактульные (лишние) показатели).
1.3. В группе Коды топознаков задаются дополнительные параметры для корректного получения кодов топографических знаков, созданных средствами GeoniCS ТОПОПЛАН. Чтобы коды объектов попали в таблицу пересечек, необходимо указать путь к файлу соответствия кодов (нажав на кнопку «…» и выбрав нужный файл).
Формат файла следующий:
Таблица соответствия кодов
Версия 1.00
; Формат
; "<Код пользователя>" = "Слой"
[Соответствие слоев]
"Code1"="СЛОЙ1"
"Code2"="СЛОЙ2"
"Code3"="СЛОЙ3"
...
; "<Код пользователя>" = "<Код Топоплана>"
[Соответствие кодов]
"Code1"="81210000"
"Code2"="81310000"
"Code3"="81250000"
...
В файле – две секции.
Секция [Соответствие слоев] позволяет указать соответствие между пользовательским кодом объекта и слоем, на котором он располагается (когда объекты ситуации расположены на разных слоях).
Секция [Соответствие кодов] позволяет указать соответствие между пользовательским кодом и кодом топознака.
Какая из секций будет использоваться при получении кода объекта при нахождении пересечений, зависит от флажка Обрабатывать топознаки только по слоям, который располагается в этой же группе Коды топознаков. Если флажок включен, то коды будут определяться по секции [Соответствие слоев], иначе – по секции [Соответствие кодов].
