Далее, точки и почему их так много. Это называется проекции, шаг закрепления, он регулируется по прямым и по дуговым сегментам. Регулируя шаг закрепления, мы регулируем точность подошвы, будь то линия выхода на поверхность или выход на контур.

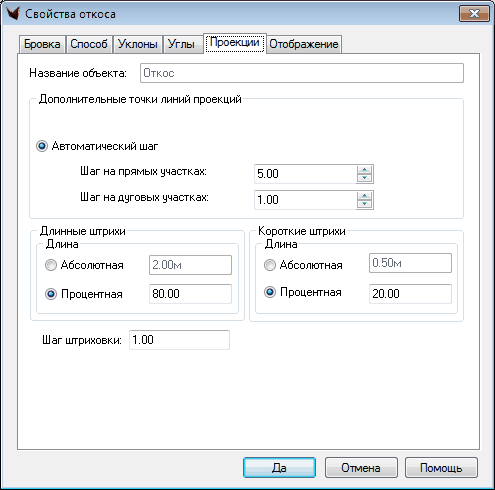

С помощью данного диалога можно настроить такие важные для построения откоса параметры, как шаг интерполяции бровки на прямых и дуговых сегментах, шаг и отображение штриховки.

Интерполяция бровки необходима как для дальнейшего построения корректной поверхности откоса, так и для получения более детальной линии выхода на рельеф (при построении откоса с выходом на поверхность), но это увеличит время расчета откоса.

Также пользователь может задать параметры штриховки – указав, какими будут короткие и длинные штрихи, и задав шаг (чем меньше значение – тем плотнее будет штриховка и тем длительнее будет ее расчет).
