Триангуляция по откосу

Previous pageReturn to chapter overviewNext page

После получения линии выхода откоса на рельеф строится поверхность (триангуляция) по откосу.

В плане отображается штриховка, в 3D виде – поверхность.

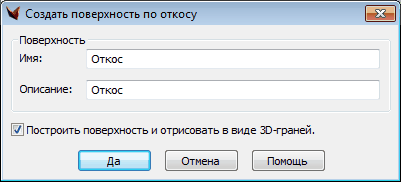

Запрашивается имя и описание создаваемой поверхности и возможность отрисовки поверхности в виде трехмерных граней.

clip1266

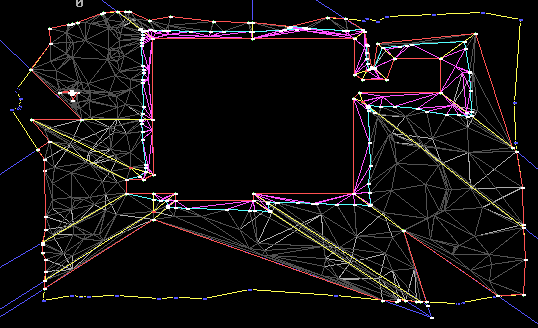

(Направляющие ребра и бровка – структурные линии. И в зависимости от того, замкнута ли бровка, внутренняя часть или обрабатывается или не обрабатывается...) – 3 вида поверхностей: по насыпи, выемке, по самой площадке.  Создание поверхности – опциональный этап. ЛВР – это структурная линия. Если по ней отсечь триангуляцию, получим модель поверхности откоса.

embim424

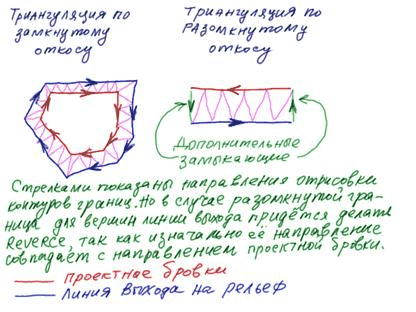

Причем для замкнутого откоса триангуляция строится по двум границам: проектная бровка и линия выхода на рельеф (между этими линиями). А для разомкнутого откоса триангуляция строится в пределах одной составной границы, полученной из проектной бровки и линии выхода на рельеф, концы которых соединены, но всё это выполняется последовательно, например, сначала идут точки по бровке, затем в обратном порядке идут точки по линии выхода.

clip3310

Также в этой триангуляции участвуют точки на проектной бровке (основные опорные точки и вспомогательные точки) и точки-вершины линии выхода откоса на рельеф, а также структурные линии, соединяющие угловые точки проектной бровки и соответствующие им точки на линии выхода откоса на рельеф.

clip3309

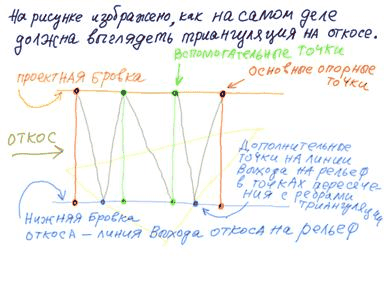

Поверхность откоса должна состоять из совокупности плоскостей, проходящих через соседние точки (основные или вспомогательные) на проектной бровке откоса и соответствующие им точки на линии выхода, а также дополнительные точки на пересечении линии выхода с ребрами триангуляции той поверхности, на которую выходит откос.

Вот как правильно должны выглядеть грани на откосе:

clip3311

Обратите внимание, что каждой точке (основной и вспомогательной) на проектной бровке соответствует своя точка на линии выхода откоса на рельеф. Кроме того, есть еще и дополнительные точки пересечения линии выхода с ребрами триангуляции этой модели рельефа.

После проведения триангуляции автоматически будет проводиться дополнительная реструктуризация по условию, что ребра должны максимально опираться концами на бровку и подошву.

Предусмотрена также и "цветная" триангуляция: красная для участков насыпи, синяя для участков выемки.
