СЕТИ (план, профиль, объемы, деталировка, спецификация) > Редакторы конструкций и элементов

Кнопка Вставить в чертеж --

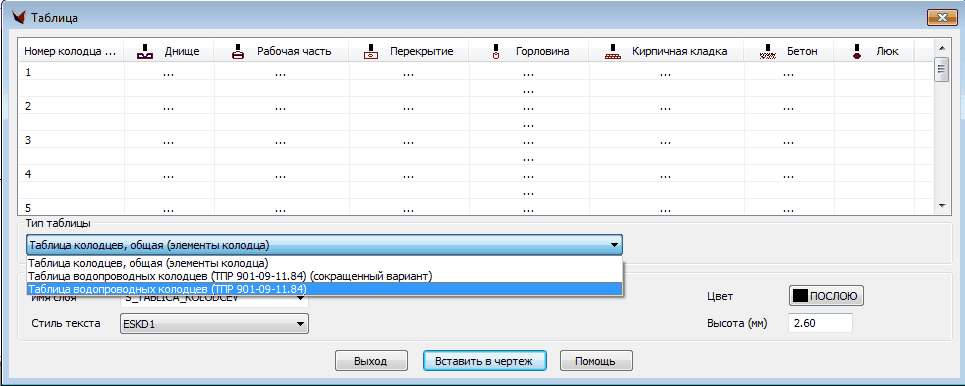

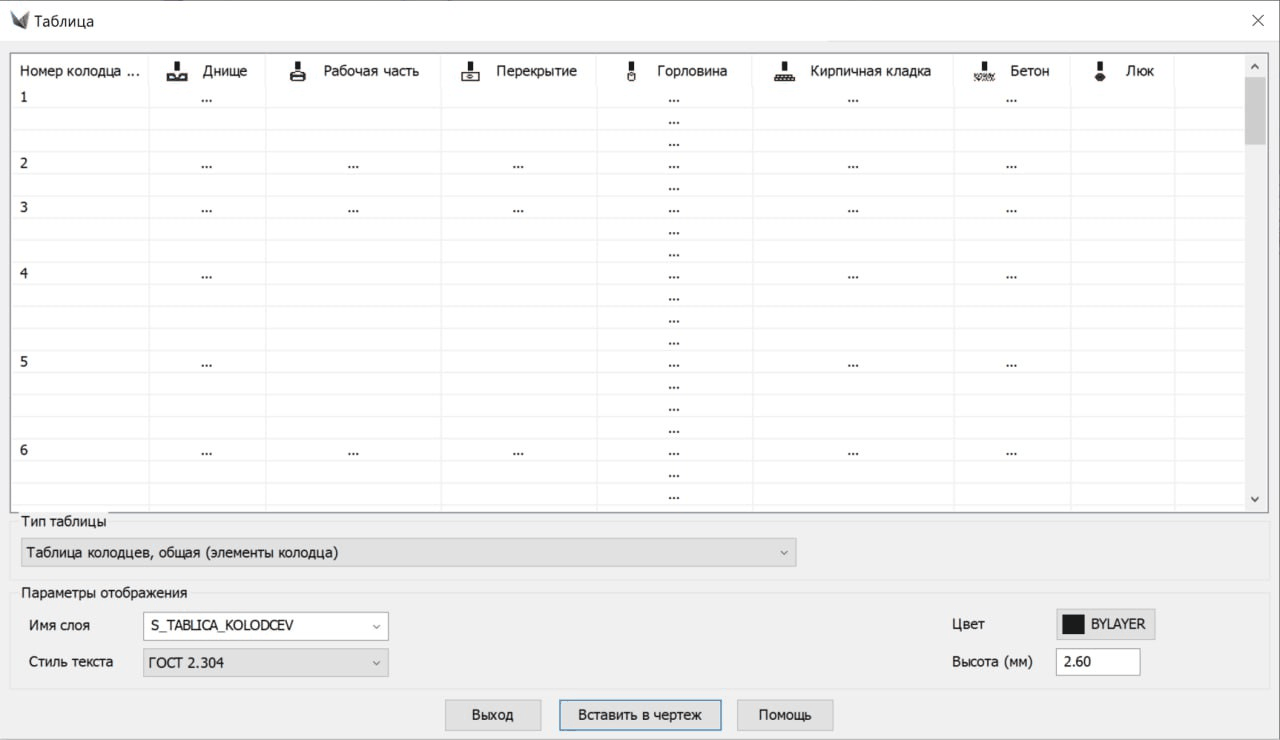

Ввыводится окно

Часть столбцов закрыта. Их можно раскрыть, щелкнув на заголовке. Повторный щелчок закрывает столбец.

Варианты таблицы можно вызвать в зоне Тип таблицы. Имеются такие варианты таблицы колодцев для водопровода и самотечной канализации:

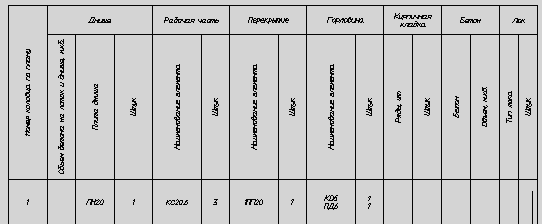

а) Колодцы водопроводные круглые (ТП 901-09-11.84 с отображением всех элементов конструкции).

б) Колодцы канализационные круглые (ТП 902-09-22.84 с отображением всех элементов конструкции).

в) Колодцы канализационные круглые (ТП 902-09-22.84 с отображением только присутствующих элементов конструкции).

Для B1 и B2 есть 3 таблицы; для K1, K2, K3 – три варианта. Для остальных сетей присутствуют все варианты, пользователь сам может выбрать.

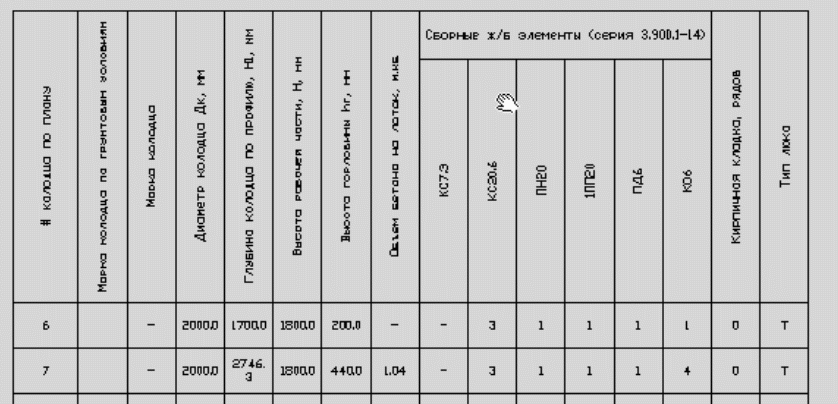

Во втором варианте таблицы колодцев (по ГОСТу) – именно для колодцев напорных сетей – имеются следующие столбцы:

• номер колодца по плану,

• марка колодца по грунтовым условиям. Оставляется пустым

• диаметр основного трубопровода, мм. Берется из схемы узла

• диаметр отвода, мм. Берется из схемы узла

• номер схемы узла. Берется из схемы узла

• диаметр колодца Дк, мм

• глубина колодца по профилю, Н1, мм

• высота рабочей части, Н, мм

• номер строительно-монтажной схемы. Если не задана – прочерк

• высота горловины hг, мм

• объем бетона на упоры, м. Берется из схемы узла

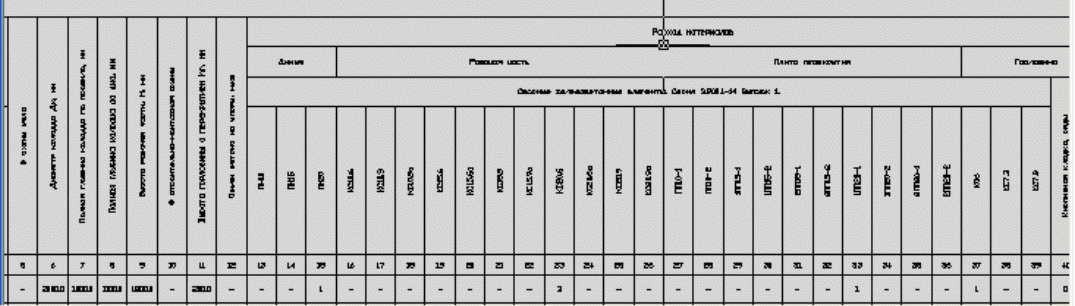

• сборные ж/б элементы (серия …) Состоит из набора колонок с именем присутствующего элемента. В колонке пишется количество элементов. Берется из конструкции колодца

• кирпичная кладка, рядов. Берется из конструкции колодца

• тип люка.

При выводе таблицы колодцев в сетях В2 используется сквозная нумерация по колодцам и по колодцам с гидрантами. При этом префиксы свои для гидрантов и свои для колодцев.

После того, как Таблица сформирована, ее можно вставить в чертеж в требуемое место с указанными параметрами слоя, цвета, стиля и высоты текста.

Это примитив Таблица, который можно удобно редактировать.

На текущий момент изменить отображение таблицы спецификации и таблицы колодцев (размеры полей и подписи) можно, только редактируя таблицу после создания.

====

На профиле сети для самотечных сетей отображаются цифры по лотку трубы – отметки, глубины.

В таблице колодцев же отображается уже полная глубина. Отсюда и разница в толщину стенки.

-----

Лотковая часть выполняется на месте из бетона (Марка бетона не ниже В20 F150 W6) объем бетона указывается при заполнении таблицы колодцев
