<< Оглавление >> Свойства участка |

|
Вызывается либо командой "Редактирование\Свойства участка", либо из окон свойств сети или вершины. Окна свойств GeoniCS похожи на стандартные окна свойств. Окна и сеть взаимосвязаны: при изменении в одном – данные в другом автоматически обновляются.
Не все свойства редактируемые - некоторые из них предназначены только для чтения.

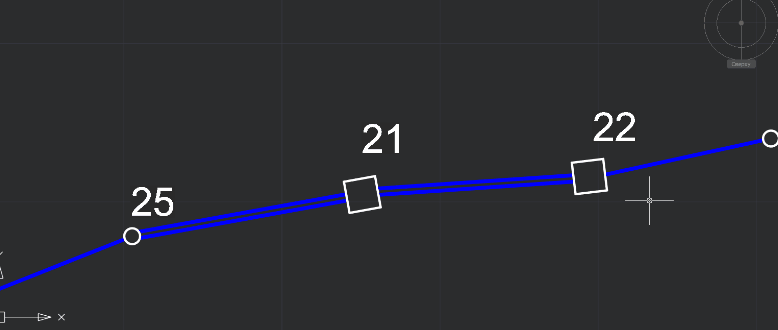

Так же, как и свойствах вершины, в свойствах участка свойство Номер позволяет переключаться между разными участками сети.

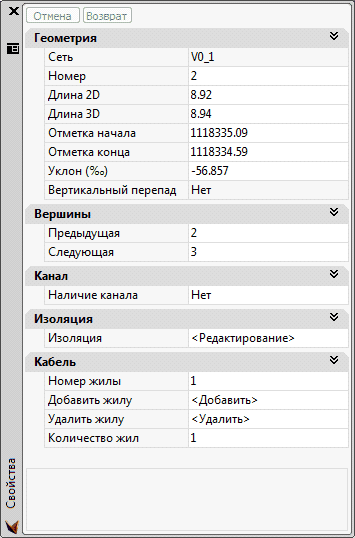

В свойствах участка отображается 3D и 2D длина. Их можно изменять. При изменении длины 3D уклон участка останется прежним, а отметка конца будет пересчитана. А если поменять длину 2D – отметка конца останется прежней, а уклон будет пересчитан.
Свойства Отметка начала, Отметка конца, Уклон – взаимозависимы. При изменении отметки одного из краев сегмента будет автоматически пересчитан уклон (уклон выводится в промилле), и наоборот - при изменении уклона автоматически будет пересчитана отметка конца (или начала - в зависимости от направления сети).
Для дальнейшего расчета ведомости материалов для каждого участка предусматривается задание дополнительной семантики, например, диаметра и материала труб.

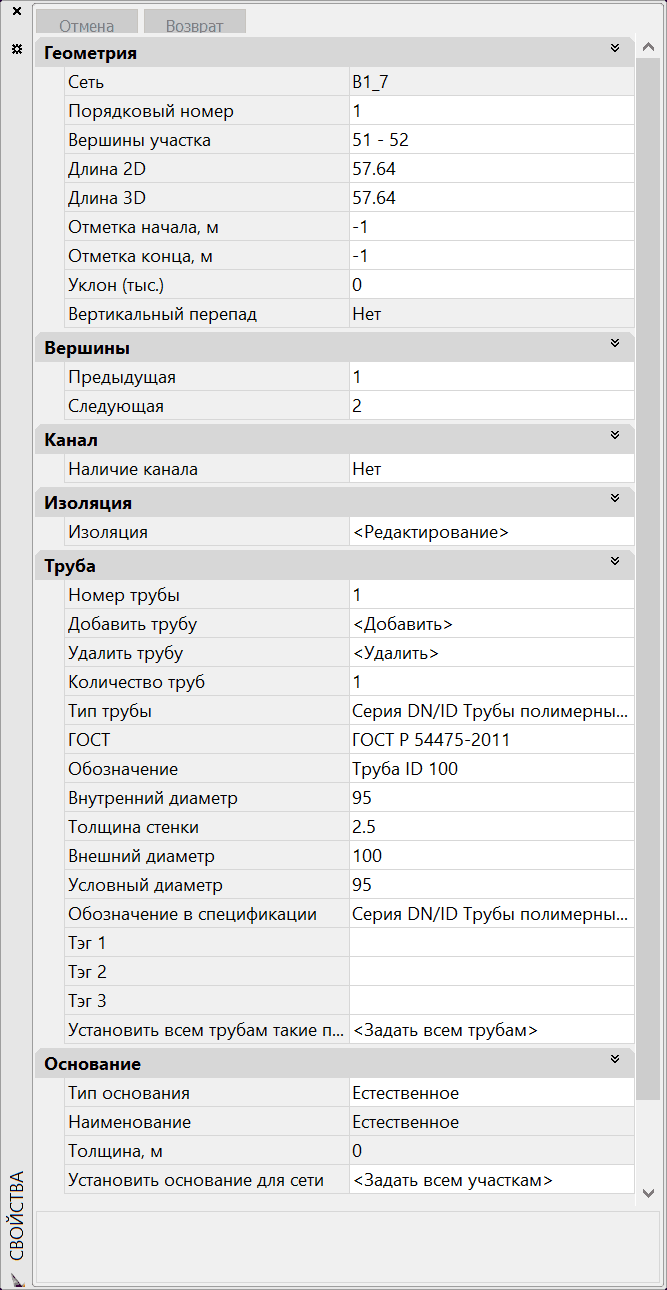

Для труб можно установить тип трубы, ГОСТ, обозначение и диаметр. Данные берутся из нормативной базы данных, однако при необходимости (если нужное значение отсутствует) его можно ввести и вручную.
Для трубопроводных сетей на каждом участке можно задать параметры основания:
•Тип – указывается, является ли основание естественным или искусственным.
•Наименование – для искусственного типа можно задать, как будет подписываться основание на профиле сети.
•Толщина – указывается толщина искусственного основания. Значение используется при создании сегментов траншеи.
•Установить основание для сети – при нажатии на кнопку параметры основания редактируемого участка будут применены ко всем участкам сети.
Существуют возможности Отмены и Возврата (кнопки Назад и Вперед).
Имеется возможность копировать свойства всем участкам сети.
Для труб сегментов из окна свойств участка есть простой и удобный способ добавлять новый тип трубы в базу. Кроме того, это можно сделать и из:
•диалога параметров трассировки,
С помощью кнопок Добавить и Удалить можно добавлять и удалять дополнительные трубы в сегменте. Свойства трубы и изоляции редактируются для трубы, выбранной с помощью переключателя Номер трубы.
