Свойства вершины

Previous pageReturn to chapter overviewNext page

фильм

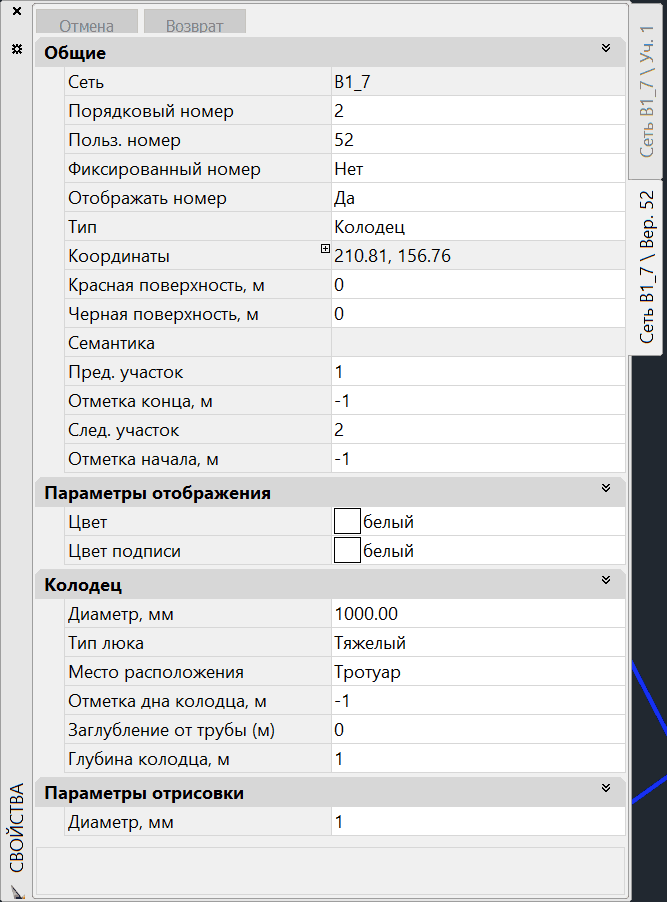

Вызывается либо командой Редактирование\Свойства сети (необходимо при включенной привязке указать вершину), либо из окон свойств сети или участка. Окна свойств GeoniCS похожи на стандартные окна свойств платформы. Окна и сеть взаимосвязаны: при изменении в одном, данные в другом автоматически обновляются.

Не все свойства редактируемые – некоторые из них предназначены только для чтения.

clip1237

Набор свойств конкретной вершины зависит от ее типа. Общей для всех вершин является только группа свойств Геометрия:

• Номер – текущий порядковый номер; изменяя номер, можно просматривать свойства всех вершин сети;

• Пользовательский номер – пользовательский номер вершины, который отображается в плане и на профиле. Выставляется автоматически при трассировке, но может быть изменен.  Он уникален для каждого типа вершины в пределах одного типа сети. Но если задать номер в кавычках "Пользовательский номер", то его уникальность не будет проверяться. В подписи вершины кавычки выводиться не будут;

• Фиксированный номер – позволяет зафиксировать текущий пользовательский номер; при пересчете номеров вершины с зафиксированным номером сохраняют свой пользовательский номер несмотря ни на что;

• Тип – текущий тип вершины. Может быть изменен пользователем.

Для пожарного водопровода имеется тип вершины "Угол поворота с возможностью подключения";

• Координаты – расположение вершины в ПСК; при нажатии на кнопку можно указать новые координаты вершины;

Предыдущий сегмент – открывает окно свойств предыдущего сегмента.

Отметка конца – редактирование отметки конца предыдущего сегмента. Если вершина не является перепадным колодцем, то отметка начала следующего сегмента будет пересчитана автоматически. При нажатии на кнопку отметка конца будет выровнена по отметке начала.

Следующий сегмент – открывает окно свойств следующего сегмента.

Отметка начала – редактирование отметки начала следующего сегмента. Если вершина не является перепадным колодцем, то отметка конца предыдущего сегмента будет пересчитана автоматически. При нажатии на кнопку отметка начала будет выровнена по отметке конца.

Редактирование геометрии

Если потянуть объект за одну или несколько его ручек, находящихся в вершинах сети, то при этом автоматически переместятся соответствующие колодцы и надписи.

Можно изменять диаметр колодцев и значения атрибутов.

Существуют возможности Отмены и Возврата.
