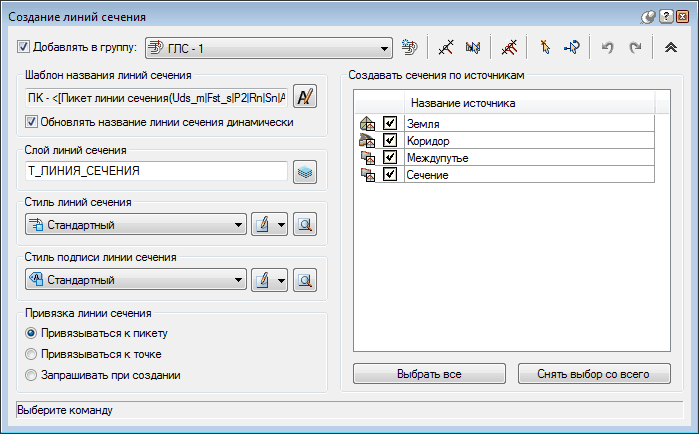

Для настройки создания линий сечения в окне »Создание линий сечения» нажимаем кнопку «Показать настройки»,

раскрывающую поле параметров создания линий сечения.



•шаблон названий линий сечения,

•флаг «Обновить название линии сечения автоматически»,

•слой линий сечения,

•стиль линий сечения,

•стиль подписей линий сечения,

•привязка линий сечения,

•источники, по которым будут создаваться линии сечения.

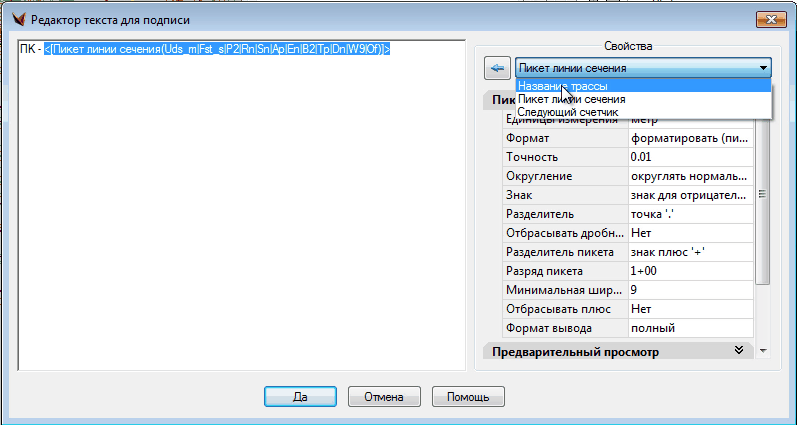

Перед созданием любой линии сечения можно редактировать эти настройки по своему усмотрению, соответственно указать свой шаблон, выставить флаг обновления названия линий сечения.

Если этот флаг включен, то при редактировании линий сечения (изменении ее геометрии), название линий сечения будет обновляться. Если этот флаг выключен, то название, установленное по шаблону при создании, будет статическим, т. е. изменяться не будет.

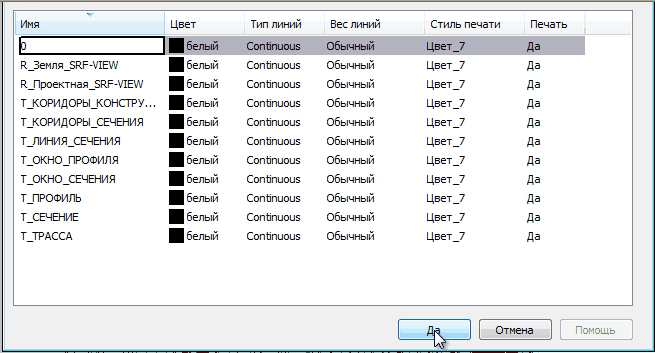

Установить слой можно как из диалога, так вручную.

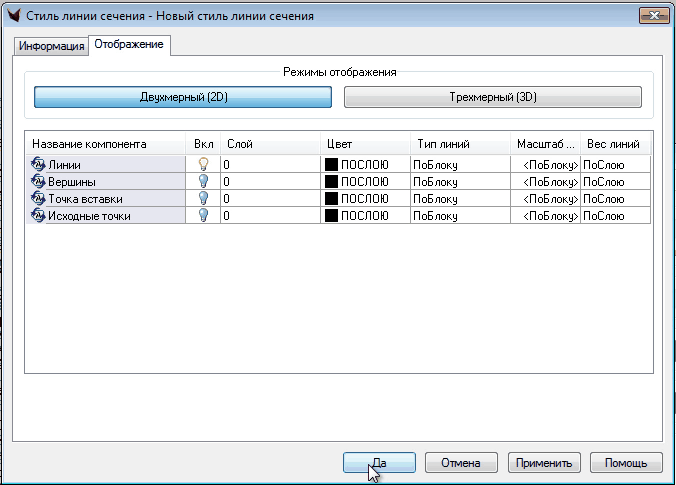

Можно указать свой стиль, стиль подписей, привязку.

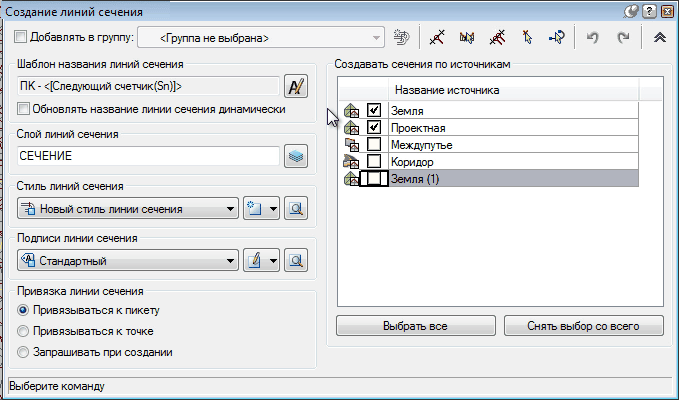

Следует выбрать источники, по которым будут созданы линии сечения.

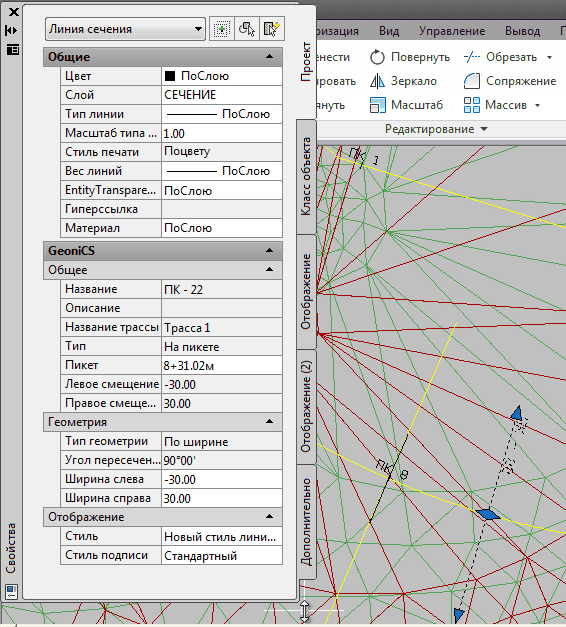

Линия сечения будет создана по заданным настройкам.
