Направленная дуга

<< Оглавление >>

Навигация:  Общая часть > Утилиты (конвертация, слои, растры, отрисовка, редактирование, конструирование) > Отрисовка >

clip1807

Направленная дуга

Previous pageReturn to chapter overviewNext page

фильм



Создать данный геон можно по существующим дугам. Cм.


В этом геоне отрисовано направление (если включено это свойство).

Ручки для редактирования – как в прототипных объектах, но с важными отличиями (см. ниже).

Поддерживаются динамические размеры с возможностью редактирования в зависимости от якоря (см. ниже): радиус и угол для дуги.

embim106

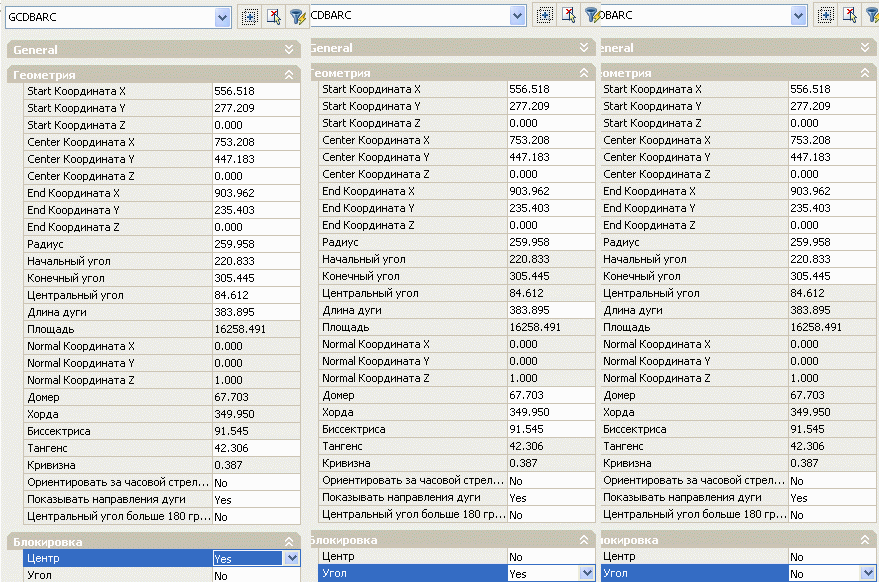

В зависимости от блокировки для редактирования доступны различные наборы параметров:


Поведение при наличии якоря:

·         якоря нет – ведет себя как дуга;

·         заякорен центр – изменять можно начальную или конечную точку, радиус, длину, флаг <> 180, начальный или конечный азимуты , угол разворота. Все остальное только отображается;

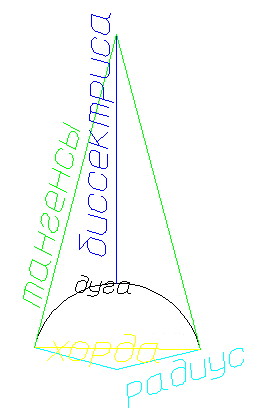

·         заякорена вершина угла – изменять можно радиус, начальную и конечную точки, центр, длину, флаг <> 180, биссектрису, домер, тангенс, хорду. Все остальное только отображается.

По правому меню можно конвертировать в примитивы платформы и наоборот.
