Набор полосок

Previous pageReturn to chapter overviewNext page

фильм



Добавление

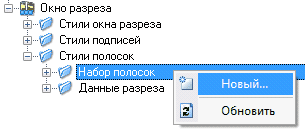

Для добавления нового набора полосок следует выбрать пункт Новый… из контекстного меню Набора полосок:

clip1639

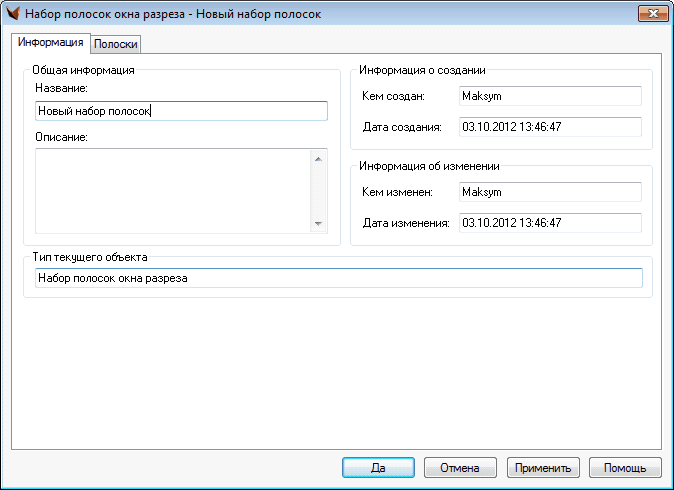

Диалоговое окно данных набора полосок состоит из двух вкладок – Информация, Полоски:

clip1640

На вкладке Информация следует задать:

Название,

Описание,

Дополнительную информацию.



clip1641

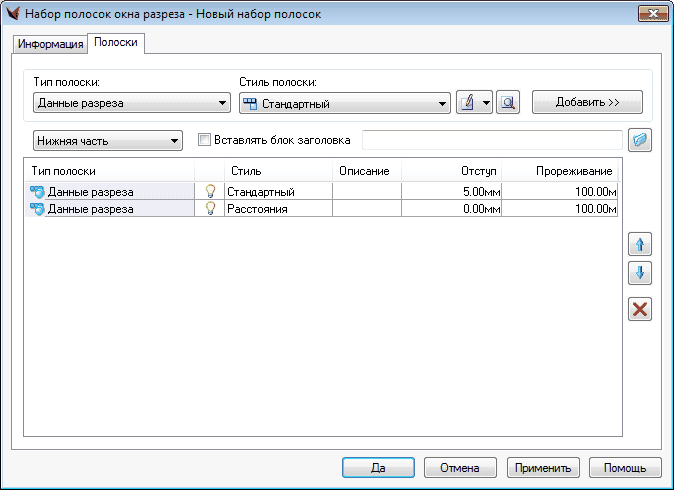

На вкладке Полоски задается набор полосок  а также параметры для каждой полоски:

Тип полоски,

Стиль полоски,

Блок заголовка.



Для добавления новой полоски в набор следует:

Выбрать из списка тип полоски,

Выбрать из списка стиль полоски либо создать новый,

Нажать кнопку Добавить.



Для удаления полоски следует:

Выбрать полоску в таблице,

Нажать кнопку удалить.



Для перемещения полоски следует:

Выбрать полоску в таблице,

Использовать кнопки Переместить вверх или Переместить Вниз.



Редактирование

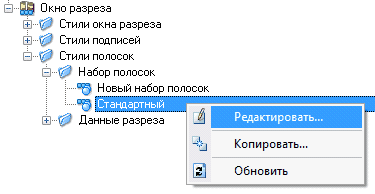

Для редактирования набора полосок следует выбрать пункт Редактировать… из контекстного меню набора полосок:

clip1642

Редактирование набора полосок производится аналогично добавлению.



Удаление

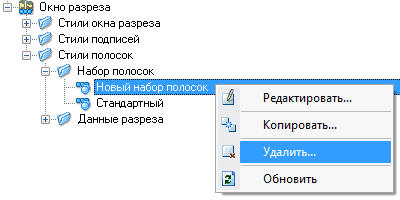

Для удаления набора полосок  следует выбрать пункт Удалить… из контекстного меню набора полосок.

clip1643
