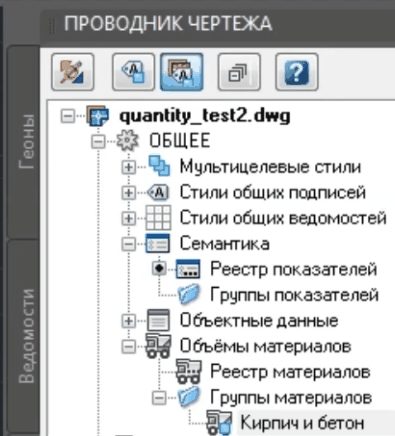

Из Проводника чертежа (закладка Установки)  ветка Общие можно получить доступ к подветке Объемы материалов и далее к пунктам Реестр материалов и Группы материалов.

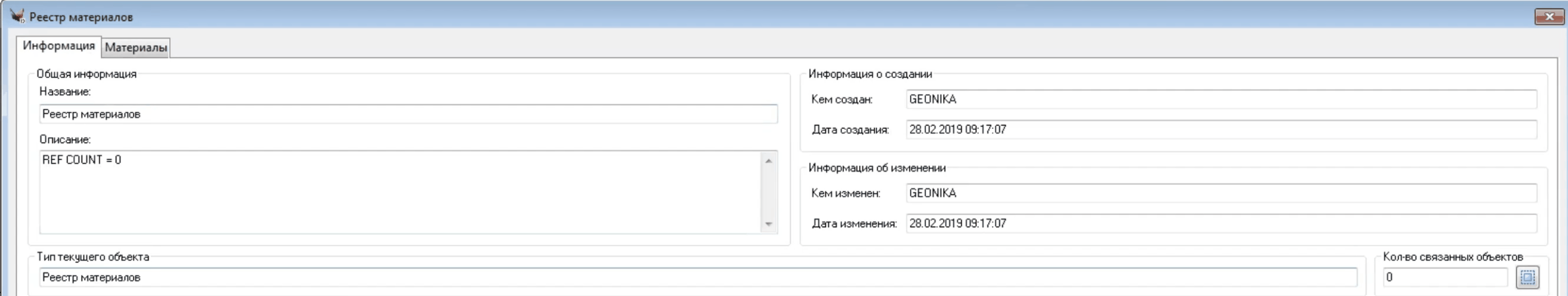

Реестр материалов сделан в виде стиля

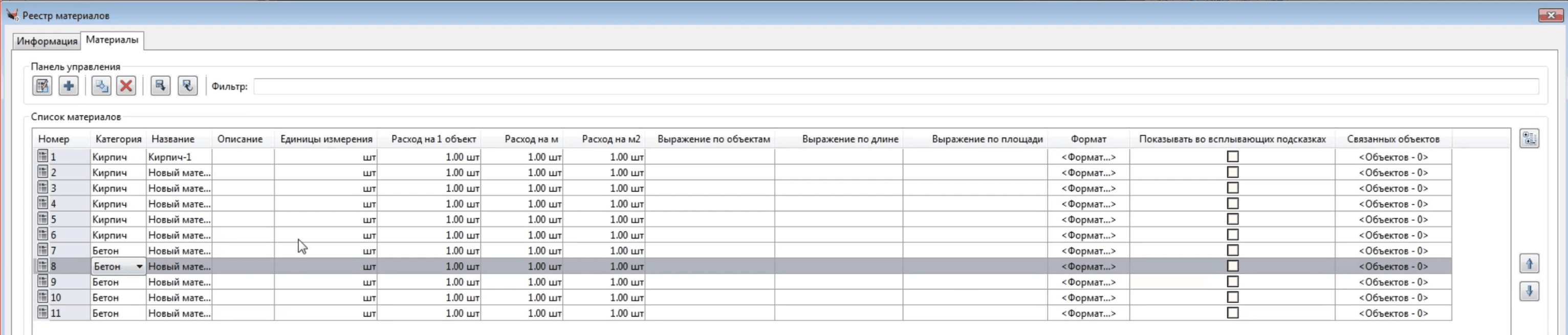

Диалог Реестр материалов позволяет задать название, описание, единицы измерения и расходы: поштучно, по длине на 1 м, по площади на 1 кв.м.

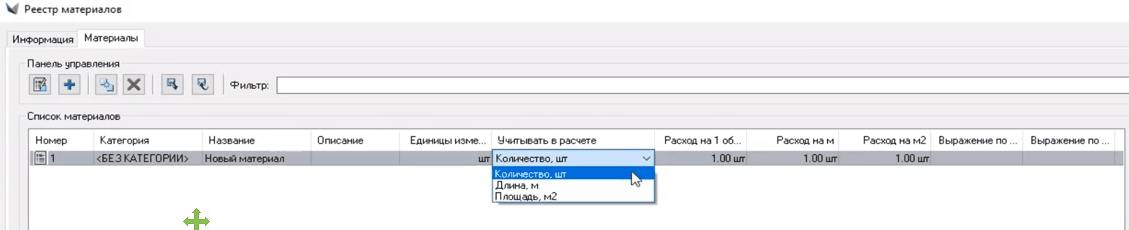

•В форме реестра материалов есть поле “Учитывать в расходе”, которое позволяет указать, что по умолчанию учитывать при присоединении материала к объекту: длину объекта, площадь или количество объектов.

Порядок полей можно менять перетаскиванием.

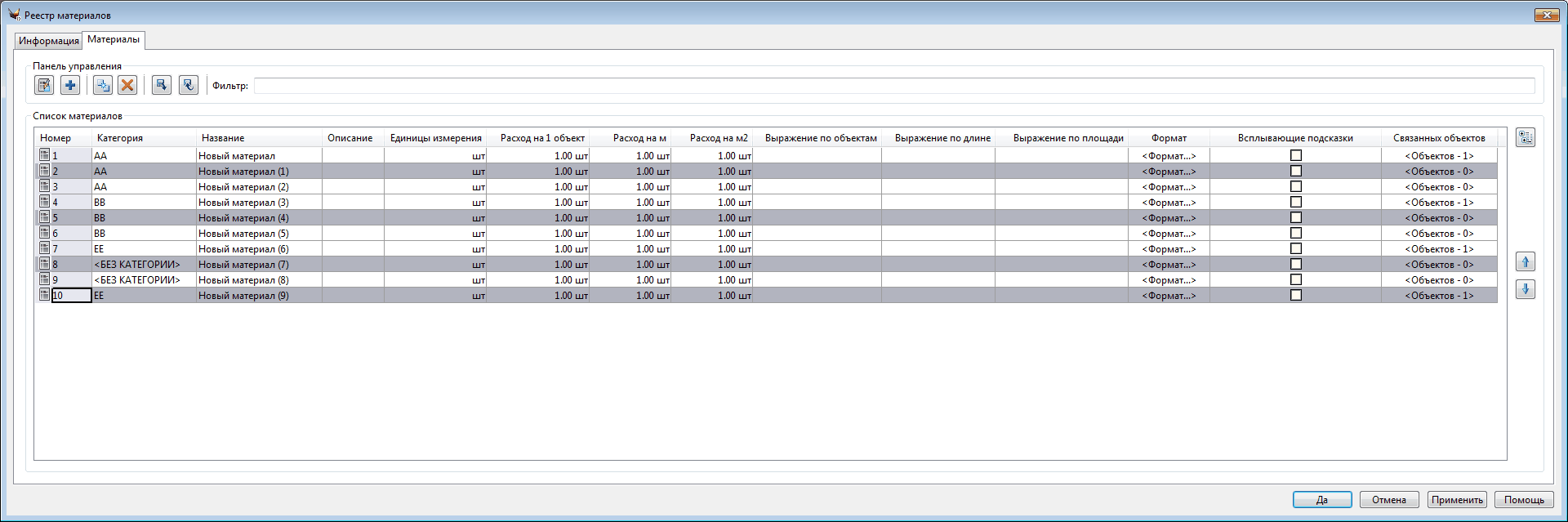

Вид с категориями (дерево):



Переключение вида отображения выполняется по специальной кнопке, вид которой изменяется:



Фильтр – по названию материала.



Название материала в реестре – уникально.



Можно добавлять категории материалов:

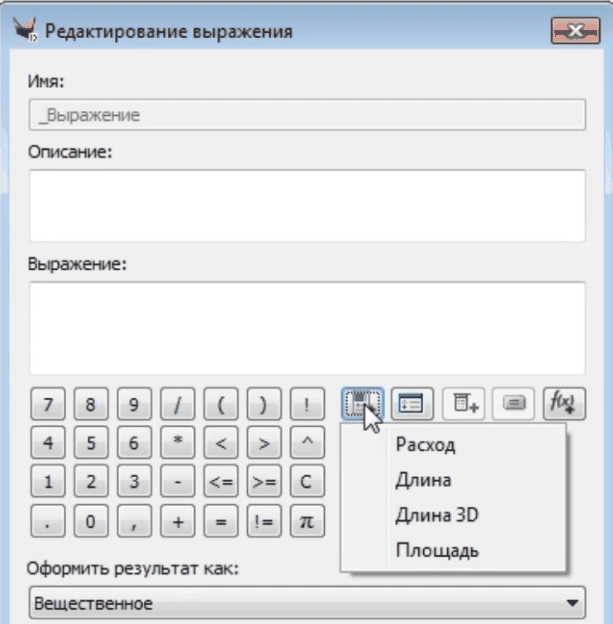

В выражениях можно использовать показатели:

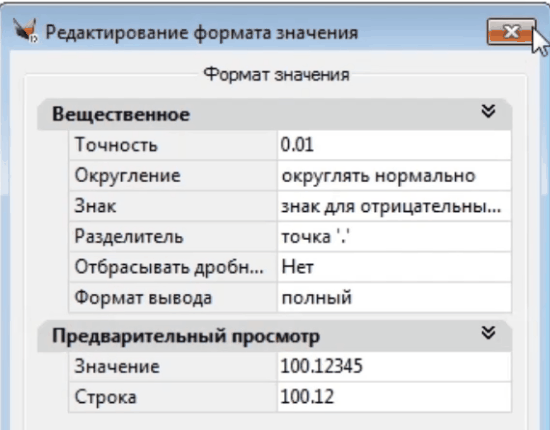

Формат вывода значений - как они будут отображаться в чертеже



Флажок Всплывающая подсказка определяет, будет ли этот материал отображаться во Всплывающей подсказке.



В столбце Связанных объектов можно видеть, к скольки объектам присоединен данный материал (См. Присоединение, отсоединение), и выделять эти объекты в чертеже.



Можно клонировать и удалять материалы. Привязанные к объектам материалы и категории удалить нельзя.

В форме таблицы можно  выделить стандартным образом с помощью Shift, Ctrl и Shift+Ctrl+click и удалять только выделенные материалы и/или категории.



По специальным кнопкам можно загружать материалы из текстового файла *.dat  и выгружать их в файл *.dat,

нпример: ГЕНПЛАН.dat, БЛАГОУСТР_1.dat. (Тем самым, фактически, обеспечена трехуровневая классификация материалов.)

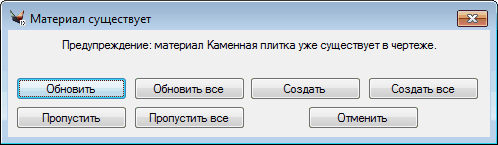

При загрузке при совпадении создаются новые материалы (можно будет пропускать, удалять или создавать новые - для всех либо для каждого).



Стрелки справа позволяют перемещать материалы вверх–вниз. Такое перемещение возможно как при виде отображения без категорий, так и с ними (в этом случае – внутри категорий).

Можно также перемещать категории (ветки).
