Создать группу окон сечения
|
<< Оглавление >> Создать группу окон сечения |

|

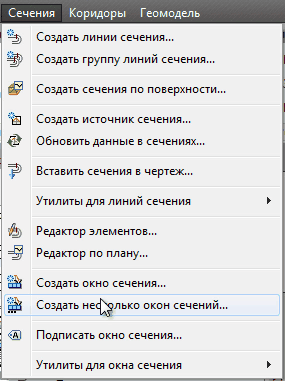

Для создания нескольких окон сечения (группы окон сечения) необходимо из верхнего меню Сечения вызвать команду «Создать несколько окон сечения».

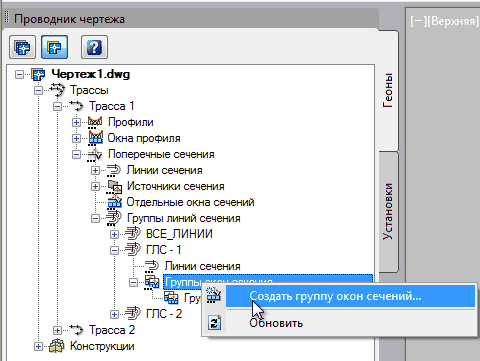

Или же в Проводнике чертежа следует открыть ветку Группы линий сечения и по правой кнопке мыши на Группе окон сечения вызвать команду «Создать группу окон сечения».
Выводится диалоговое окно, содержащее три вкладки:
•Основное,
•Настройки окон,
•Сечения.

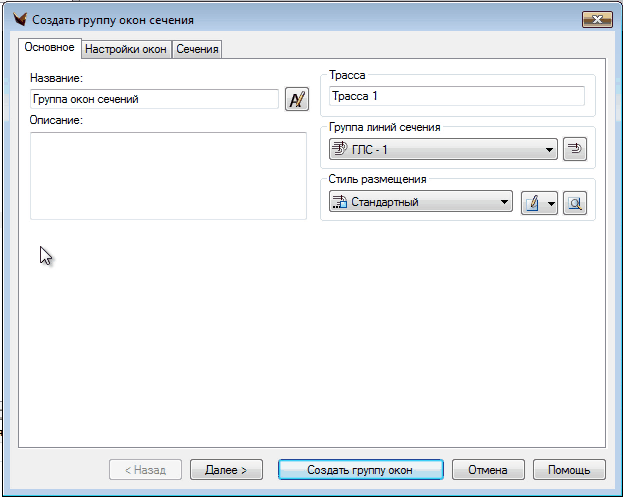

На вкладке Основное выводятся название, описание, идентификация принадлежности группы окон трассе, группа линий сечения для которой будет создаваться группа окон сечений, и стиль размещения.

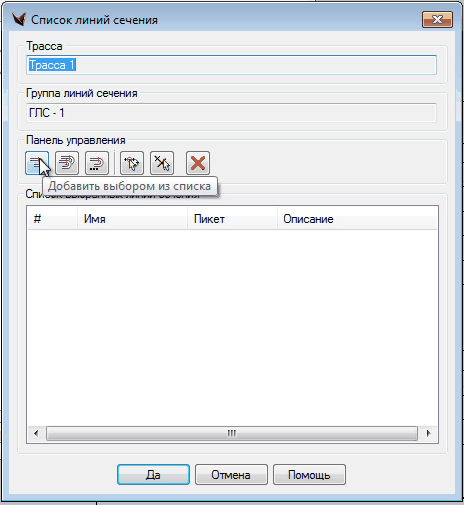

Группу окон можно создавать как для всех линий группы (по умолчанию), так и выбрать лишь определенные линии из группы (нажав кнопку)

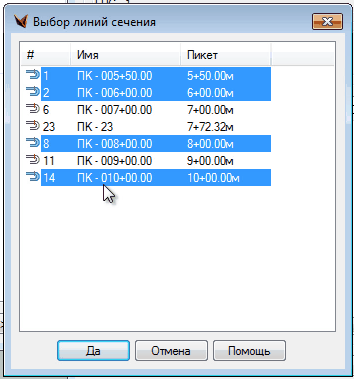

и выбрать только нужные линии сечения в группе, а не все линии группы.
Название линии сечения группы в этом случае автоматически уточняется.

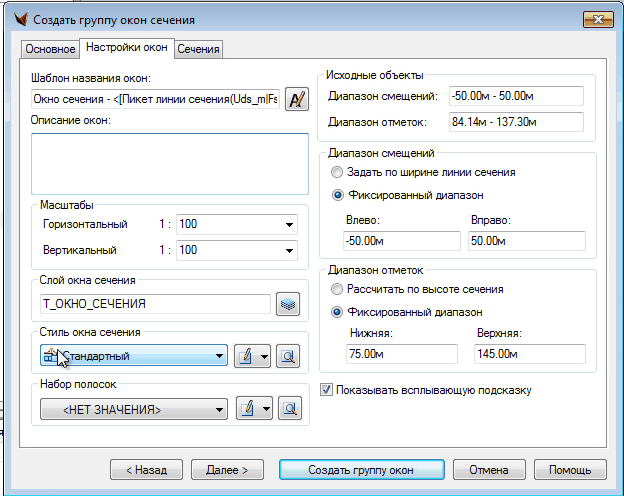

На вкладке Настройки окон определяются шаблон названия окон, горизонтальный и вертикальный масштаб, слой и стиль окна сечения, набор полосок, диапазоны смещений и отметок и видимость всплывающей подсказки. Все эти параметры будут применены к каждому окну из создаваемой группы окон.

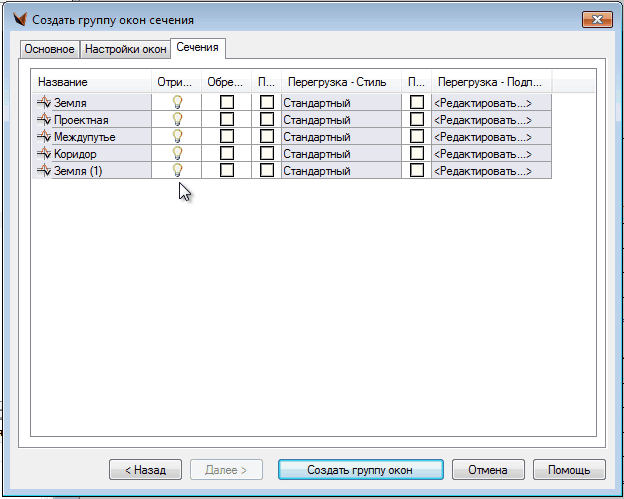

На вкладке Сечения выводится список источников сечений с параметрами, управляющими видимостью, обрезкой сетки окон, перегрузкой стиля и прочими. Здесь можно задать, по какому источнику необходимо в окнах группы выполнять обрезку сетки. Если включить перегрузку стиля для источника, то можно задавать для сечений этого источника отдельный стиль отображения, который будет применен только для сечения в этой группе окон. Аналогично можно задавать и подписи для сечений.
После настройки всех параметров следует нажать кнопку «Создать группу окон».

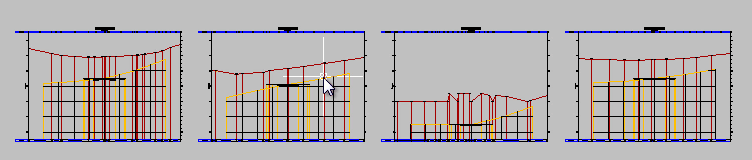

Запрашивается точка вставки и после ее указания созданные окна сечения отображаются в чертеже.

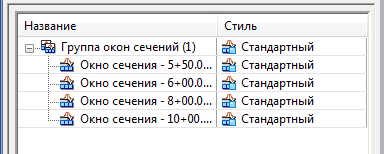

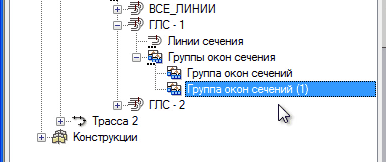

В Проводнике чертежа для выбранной созданной группы в информационной части выводится список окон сечения этой группы.
