Создать линии сечения по диапазону пикетов можно из меню окна «Создание сечений».

clip2513

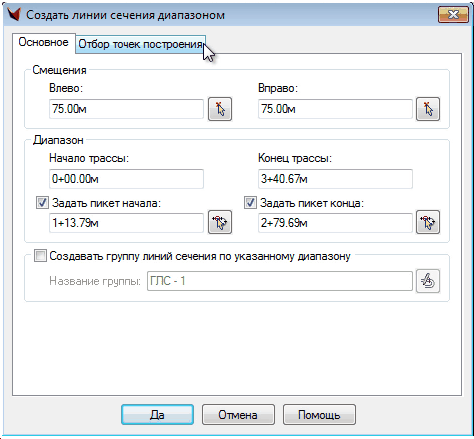

После вызова команды появляется окно создания линий сечения диапазоном.

clip3176



Оно состоит из двух вкладок: основное и отбор точек.



На вкладке «Основное» располагается общая информация по созданию линий сечения:

смещение влево

смещение вправо

диапазон построения

флаг создания группы линий сечения по указанному диапазону.

При включении этого флага будет создана группа линий сечения по указанному диапазону.

Можно редактировать название и список групп, указав параметры создания группы, изменять смещения влево и вправо, устанавливать значения  пикета начала и конца.

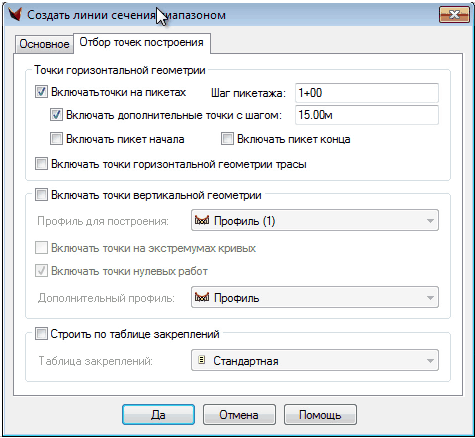

На вкладке «Отбор точек» можно указать параметры отбора точек при построении линий сечения.



clip2514



Можно отбирать точки:

горизонтальной  геометрии

по таблице закреплений

точки на пикетах

дополнительные точки с заданным шагом

пикет начала

пикет конца

вертикальной геометрии  (если включен флаг, то отбор)

профиль для построения

точки на экстремумах

точки нулевых работ

дополнительный профиль

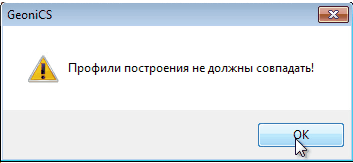

Если будут указаны два одинаковых профиля (профиль для построения и дополнительный профиль), то выводится предупреждение о невозможности построения для совпадающих профилей.

clip2515

В этом случае опции надо отключить или выбрать другой профиль.

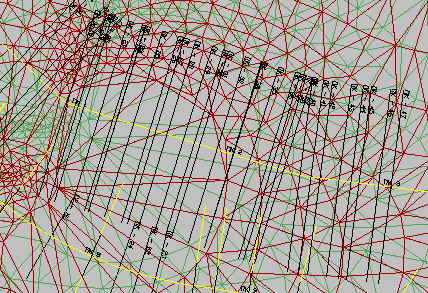

После ввода всех данных будут созданы линии сечения на указанных пикетах.

clip2516

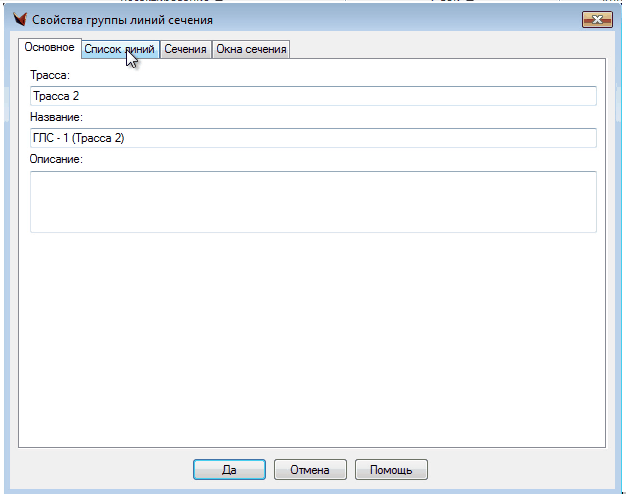

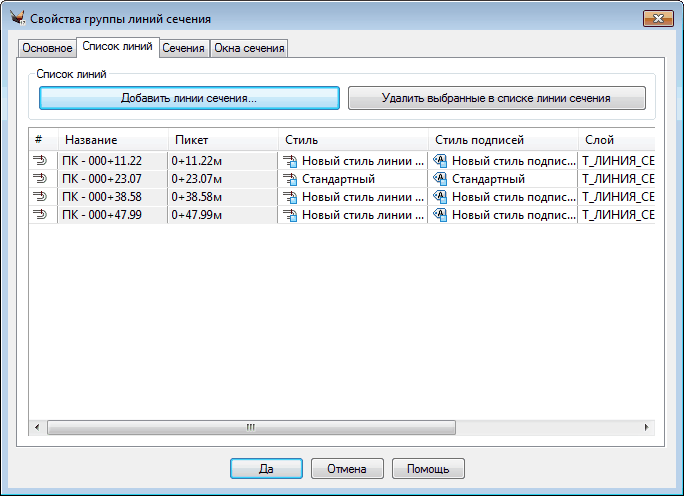

И будет создана соответствующая группа линий сечения по указанному диапазону.
