Условные обозначения
|
<< Оглавление >> Условные обозначения |

|

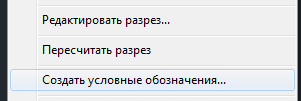

Для создания условных обозначений необходимо выбрать разрез в чертеже и вызвать у него контекстное меню:
Выбрать пункт Создать условные обозначения…

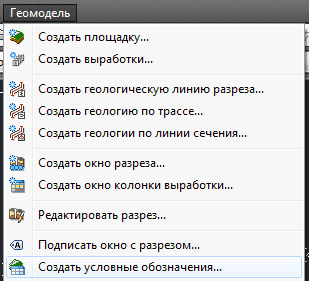

или выбрать соответствующий пункт в меню Геомодель:
После чего нужно указать разрез, для которого будут созданы условные обозначения.

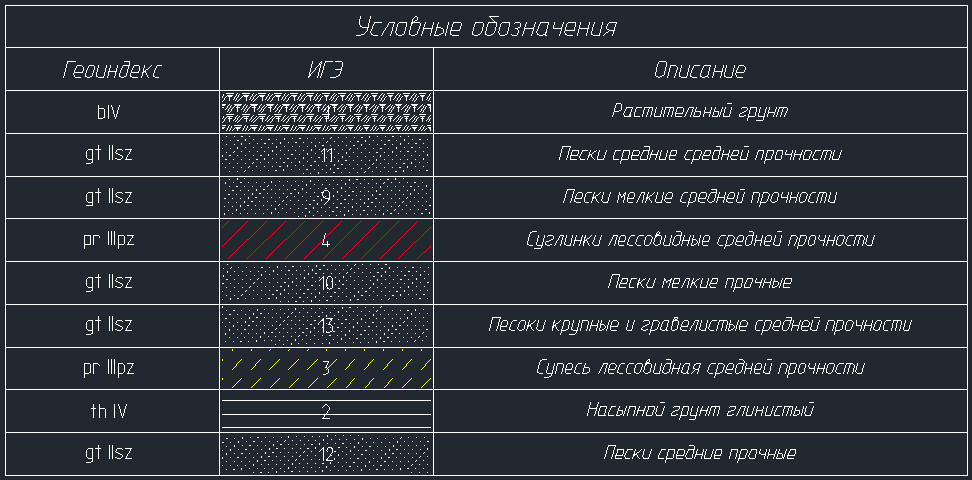

Далее указать точку в чертеже, где будет построена таблица условных обозначений (левый верхний угол)

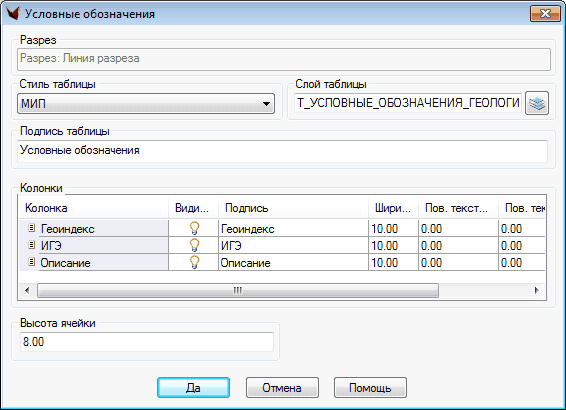

Отобразится диалоговое окно:
Нужно указать необходимые параметры построения и нажать Да.

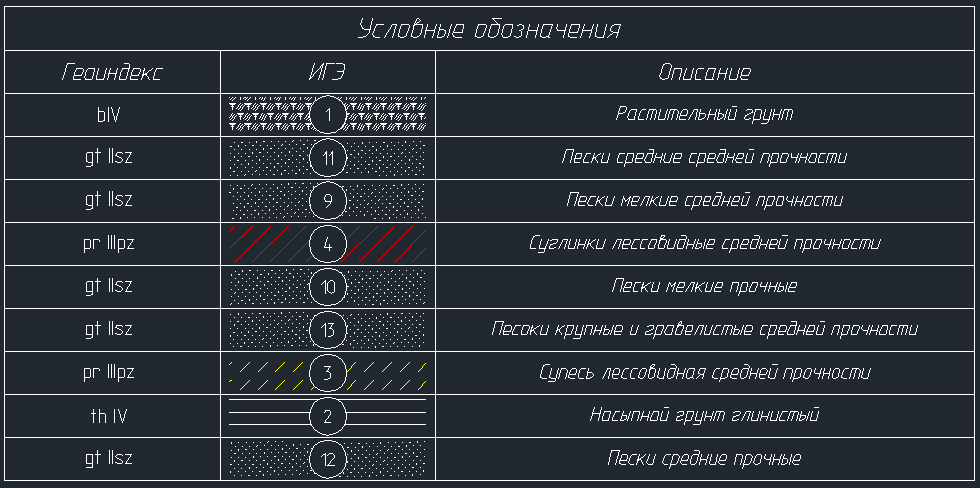

Если номер ИГЭ необходимо экранировать, то в настройках условных обозначений в поле «Граница текста» колонки ИГЭ следует выбрать «Круг» или «Квадрат»:

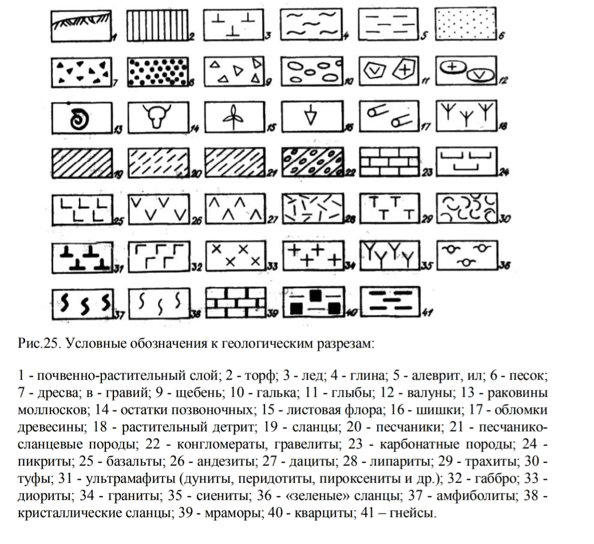

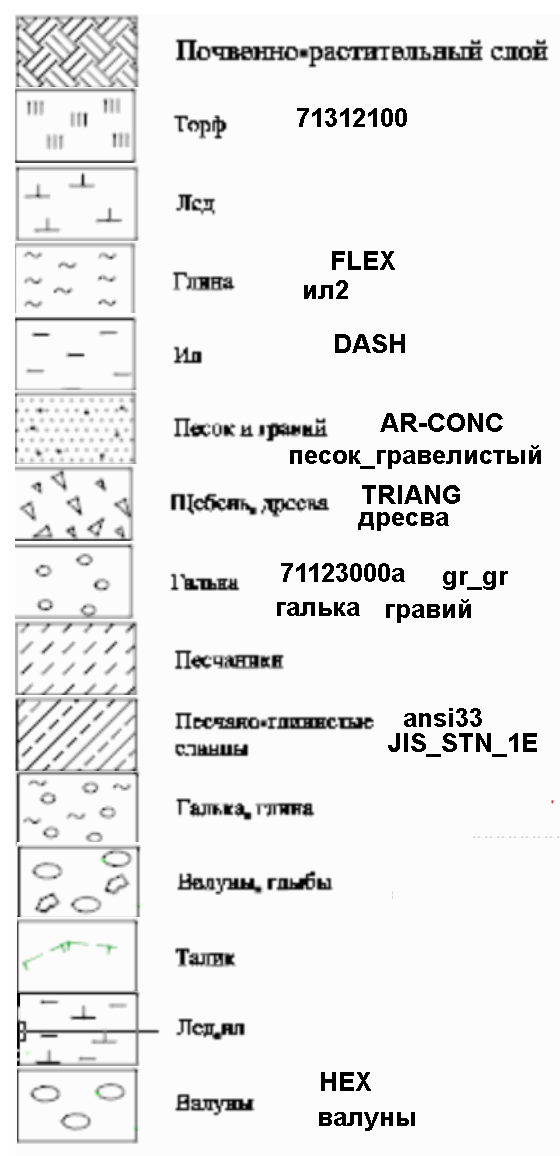

Помогите нам со штриховкой:
