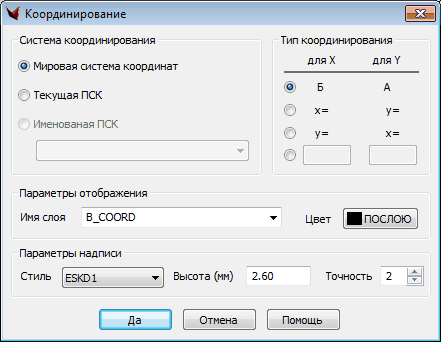

На экран выводится диалоговое окно:
В этом окне можно установить установить параметры координирования.
1. Имя ПСК, по которой будут определяться и затем надписываться координаты (по умолчанию «STROYSETKA»,если таковая создана – координирование чертежа ведется в координатах строительной сетки; если же нет то текущую ПСК или мировая).
Использование UCS (ПСК, «Пользовательская Система Координат»)
Программа использует несколько систем координат (ПСК) для координирования (считывания координат) и вставки объектов координирования. Объект координирования должен вставляться параллельно оси X (или Y при координировании одной координаты «Б» или «Y») той ПСК, в которой происходит координирование, а не под каким-либо углом. Т.е. угол вставки = 0.0 или 90.0 градусов, для указанного случая.
В чертеже нами хранится глобальная переменная KOORDS_UCS_Name, которая содержить имя ПСК, в которой происходило координирование во время последнего сеанса координирования. Это позволит автоматически быстро предлагать пользователю эту ПСК во время следующего сеанса координирования. Имя этой ПСК будет выводиться в диалоговом окне настроек, как значение по умолчанию. Однако, пользователь сможет через выпадающий список выбрать другую ПСК для координирования (из поименованных) или текущую. При выборе текущей не поименованной ПСК программа автоматически присвоит ей имя KOORD_XY.
Фактически, для координирования будет использоваться две ПСК:
- STROYSETKA – она предназначается для простановки координат стройсетки 2А+45.12/0Б+05.20;
- KOORD_XY – эта ПСК для простановки координат в формате XY.
Для чего нужны эти две ПСК? В одной ПСК (STROYSETKA) будет вестись координирование в координатах строительной геодезической сетки.
В другой же ПСК (COORDS_XY) возможно будет вести координирование в какой-либо общепринятой геодезической системе координат.
Случаи использования одновременно двух систем координат для координирования зданий и сооружений площадки в практике встречаются крайне редко (например, могут использоваться две системы координат – А/Б и X/Y).
В связи с этим возникает вопрос: возможно ли использование более одной системы координат XY в проекте. Т.е., может быть, стоит предусмотреть несколько ПСК для координирования координат X и Y: COORDS_XY-1, COORDS_XY-2, COORDS_XY-3... и так далее? Хотелось бы услышать по этому поводу мнение проектировщиков.
Но одно ясно: следует связать тип координирования с поименованной ПСК и придерживаться этой связки, чтобы пользователю было легче работать.
Слой, введенный в диалоге, будет сохраняться в соответствующих настройках – для каждого модуля: горизонтальная планировка, вертикальная планировка, благоустройство.
