Свойства источника

Previous pageReturn to chapter overviewNext page

фильм

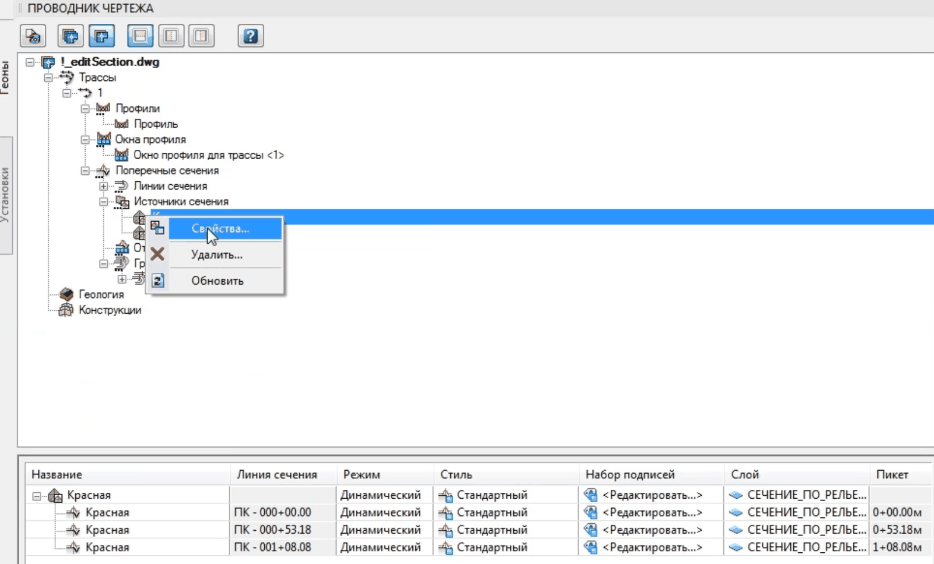

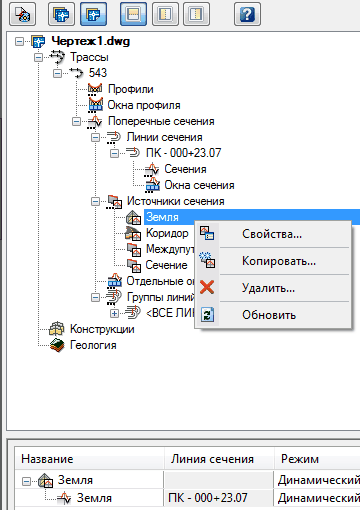

Вызвать команду можно из контекстного меню Проводника чертежа на выбранном источнике.

clip2714

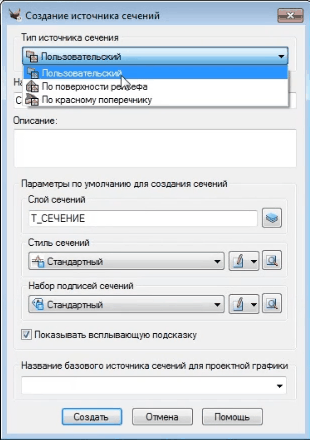

Пользовательский

clip0572

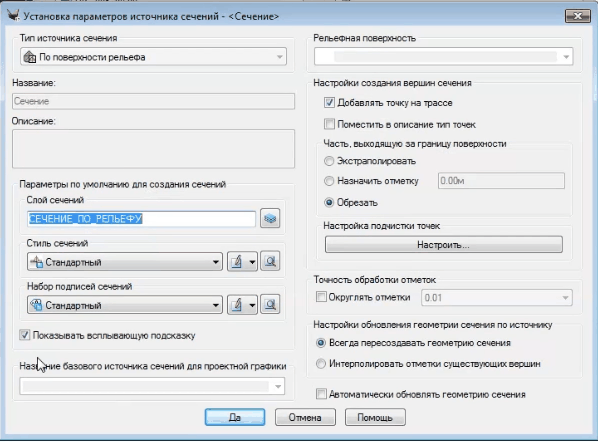

По поверхности рельефа:

clip2783

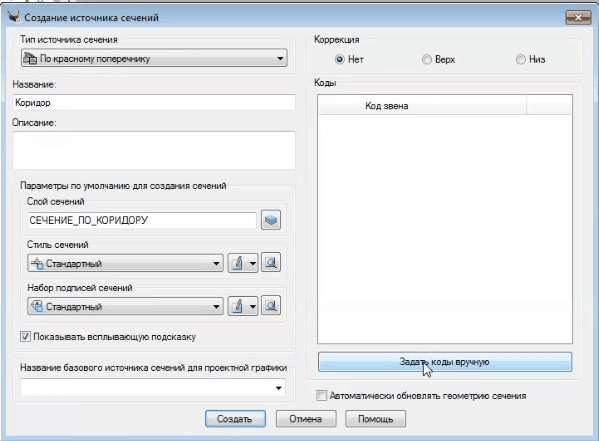

По красному поперечнику (экземпляру коридора на отдельном поперечнике):

clip0571

Для каждого типа источника нужно уточнять параметры создания.

После внесения изменения источник и его параметры изменяются, что отображается на чертеже.



Настройки обновления геометрии сечения по источнику:

Всегда пересоздавать.. - будет произведено сечение,

Интерполировать отметки существующих вершин - число точек не изменится, только будут вычислены отметки для точек.

clip2720

clip0603
