Вставить линии сечения в чертеж

<< Оглавление >>

Навигация:  СЕЧЕНИЯ (черные, красные, коридоры) > Черные сечения > Линии сечения > Создание >

clip1807

Вставить линии сечения в чертеж

Previous pageReturn to chapter overviewNext page

фильм

Для вставки сечения в чертеж необходимо из верхнего меню Сечения

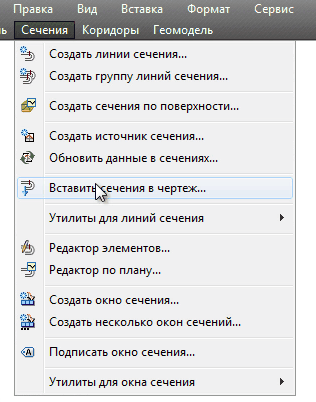

Вызвать функцию «Вставить сечение в чертеж».

clip2519

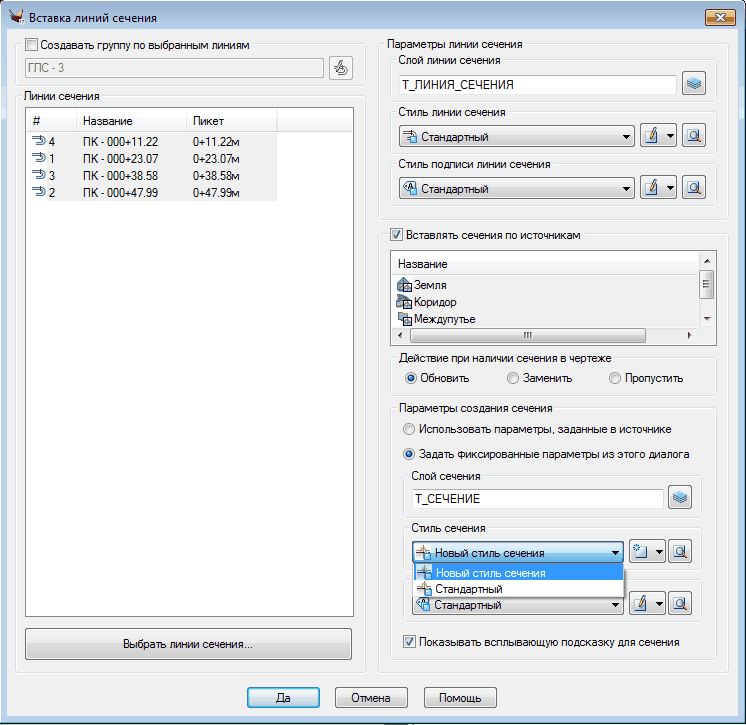

Запрашивается трасса, для которой вставляется сечение, и выводится диалоговое окно «Вставка линий сечения», содержащее флаг создания группы по выбранным линиям, список линий и параметры вставки.

clip2520



Возможна ситуация, когда:

clip0575

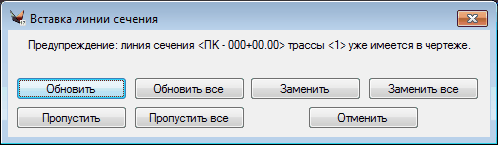

Заменить - удаляется объект в чертеже, вставляется новый с настройками по умолчанию.

Обновить - обновляется только геометрия объекта, название, описание. Главное: не меняется цвет, слой, стиль и другие параметры в чертеже, которые не хранятся в проекте.



При включенном флаге создания группы группа создается с типом «Список линий» и набором линий, вставленных текущей командой.

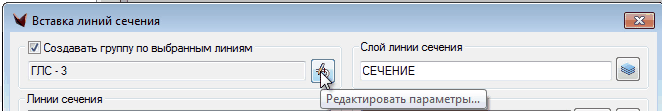

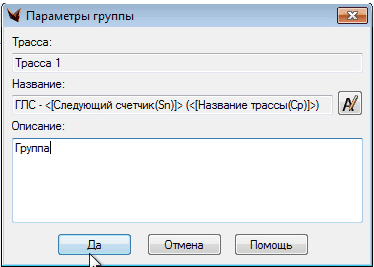

Кнопка «Редактровать параметры…» позволяет изменить название и описание для создаваемой группы линий.



clip2521
clip2522



В списке «Линии сечения» необходимо указать те проектные линии сечения, которые надо будет вставить в чертеж. Это можно сделать вручную (указав линии мышкой) или использовать команду «Выбрать линии сечения»



clip2529

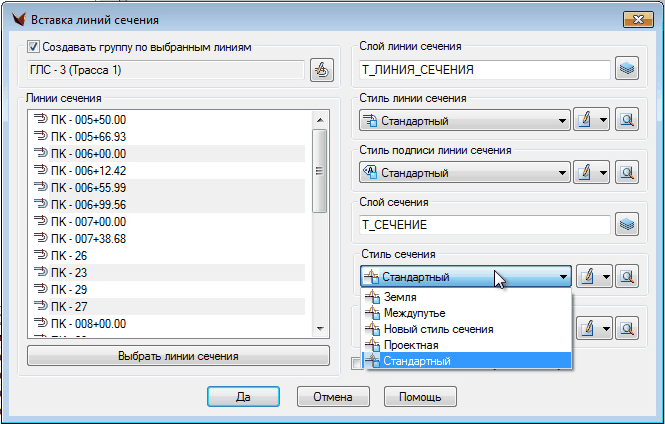

Далее необходимо указать другие параметры вставки:

Слой для лини сечения (шаблон слоя),

Стиль линий сечения,

Стиль подписи линий сечения,

Слой сечений (шаблон слоя),

Стиль сечений,

Набор подписей сечений.



После подтверждения линии будут вставлены в чертеж. Если вставляемая линия сечения уже имеется в чертеже, то выводится предупреждение и предлагаются действия:

Заменить

Заменить все

Пропустить

Пропустить все

Отменить

clip2530



Если нет отмены, то линия сечения и сечения  вставляется в чертеж.
