Импорт сети из файла

Previous pageReturn to chapter overviewNext page

фильм

Данную команду можно использовать для распараллеливания проектирования сетей.



Для импорта сети из файла укажите имя файла и откройте этот файл.

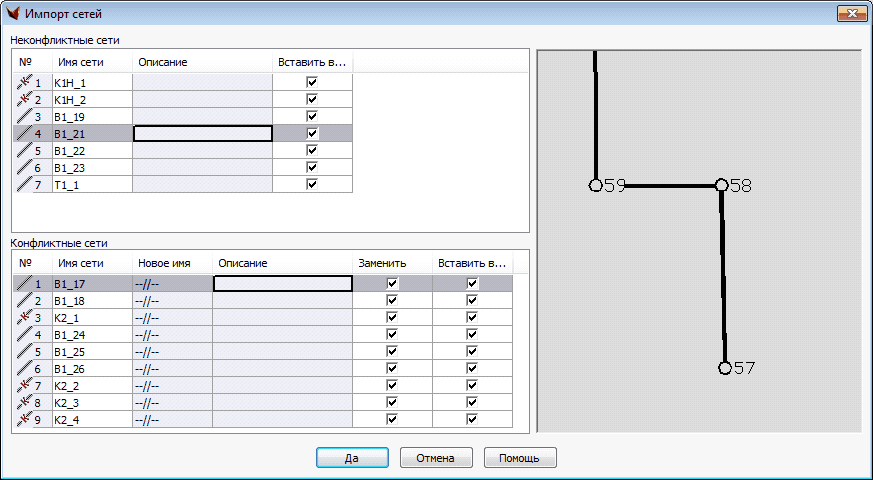

Выводится диалоговое окно с двумя типами сетей:

• Неконфликтные сети,

• Конфликтные сети.

clip1500

Справа располагается окно просмотра сетей, в котором отображается текущая выбранная сеть.

В списке неконфликтных сетей находятся сети, которые не присутствуют в открытом текущем проекте. Можно управлять их вставкой в текущий проект, редактировать название сети (задать имя, с которым пользователь хочет добавить сеть в данный проект).

Обратите внимание: если измененное имя уже есть в проекте, то сеть с таким названием из списка неконфликтных сетей переместится в список конфликтных сетей. И наоборот: если изменить название сети в списке конфликтных сетей на имя, которого нет в данном проекте, то сеть перейдет в список неконфликтных сетей.

Для сетей из конфликтного списка доступны дополнительные действия:

• Заменить сети в текущем проекте,

• Автоматически сгенерировать уникальное имя сети. Для выбранной сети нужно отключить флажок Заменить и эта сеть вставится в проект с новым сгенерированным именем.

Закончив все операции, нажмите кнопку Да – и сети будут вставлены в проект.



При переносе сетей из одного проекта в другой переносится только проектная информация – типы труб, положения вершин и т.д. Параметры, относящиеся к оформлению в чертеже (цвет, типы линий, слои и т.д.), берутся из Установок проекта и Правил сетей, которые хранятся в Проекте. Важно: соединения сетей не сохраняются командой экспорта! Для восстановления подключений можно воспользоваться командами автоматического подключения сетей или подключения сетей в точке.
