<< Оглавление >> Установки отображения опорных точек и уклоноуказателей |

|
Опорные точки вставляются в соответствии с начальными установками, но потом пользователь может настроить их вид с помощью данного пункта меню.

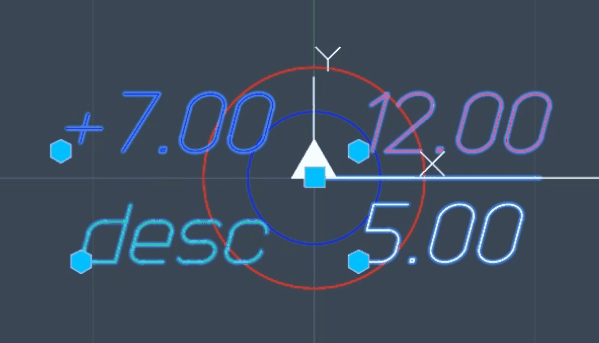

Стандартное отображение

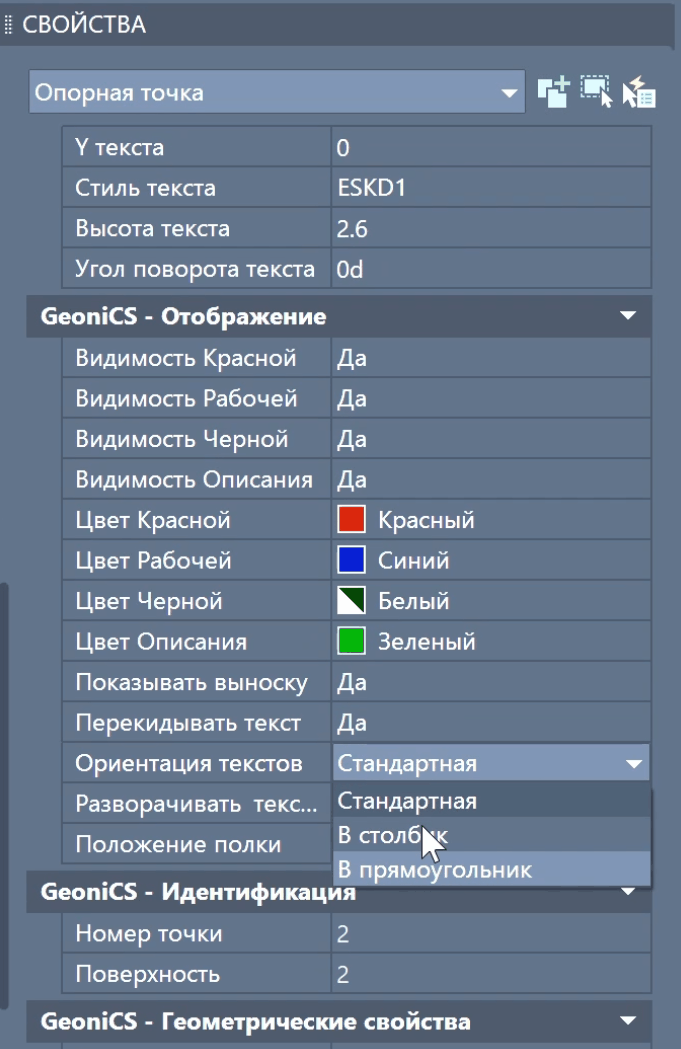

Свойства:

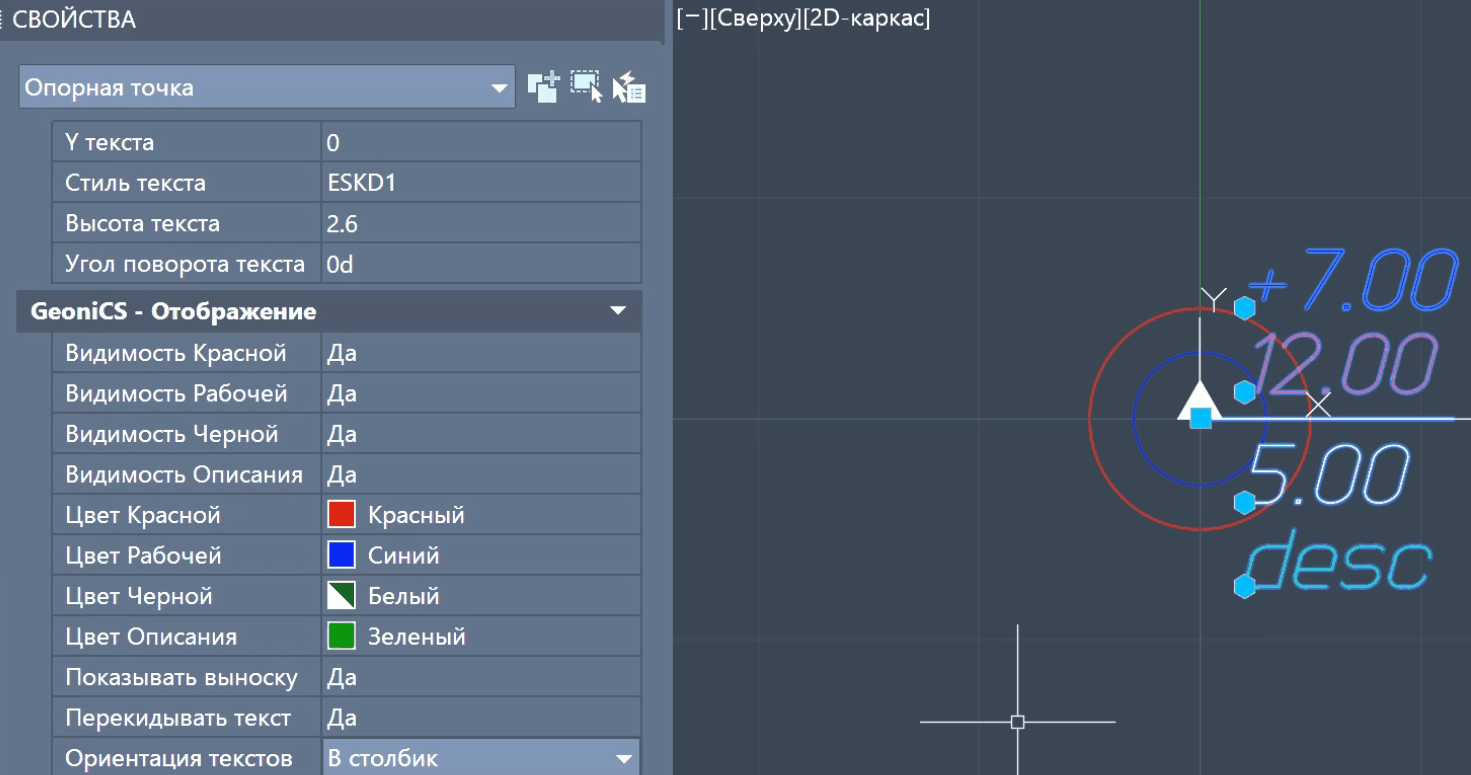

В столбик:

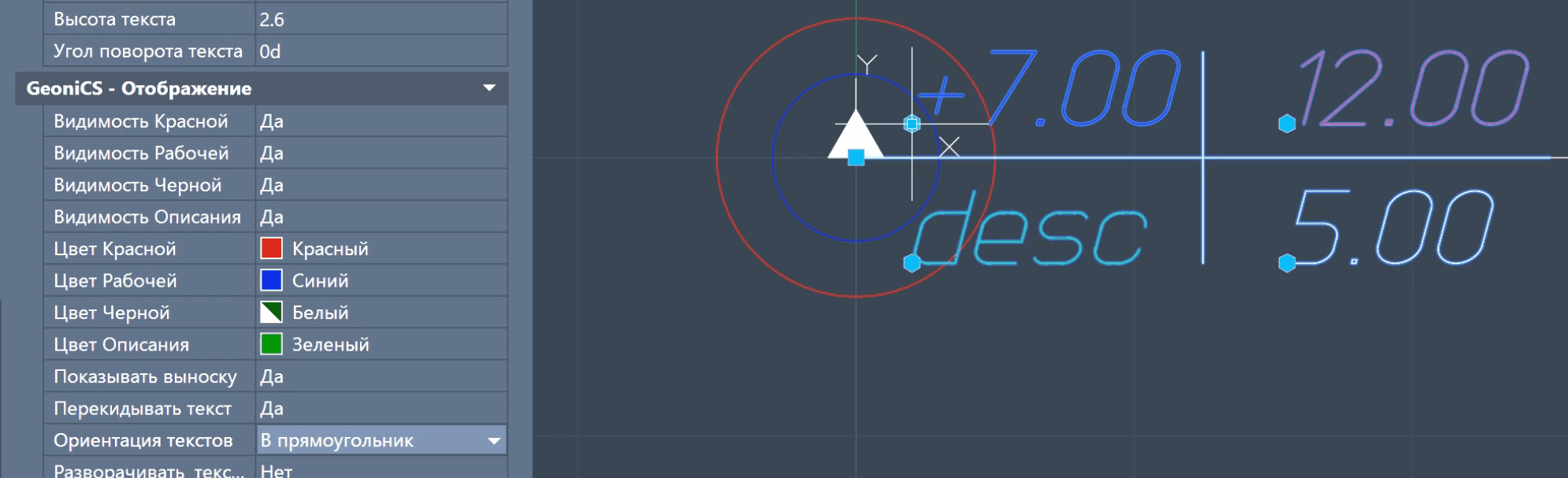

В прямоугольник:

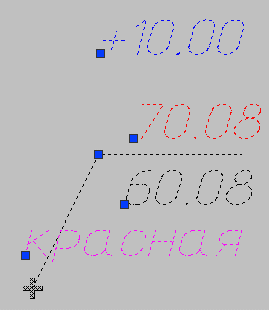

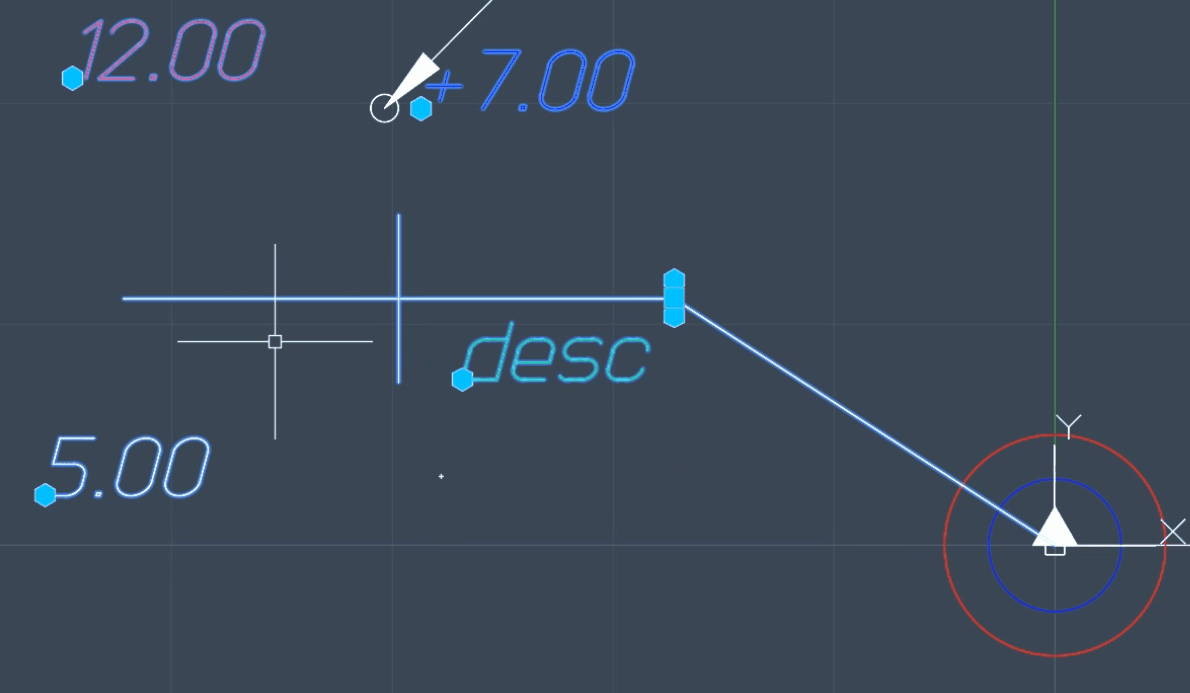

Отдельные подписи можно перемещать с помощью ручек.
Есть 2 грипа для сброса позиций.
При оттягивании всего текста появляются 2.
При нажатии верхнего весь текст перемещается назад.
При оттягивании отдельных подписей при нажатии нижнего они смещаются на место.
При оттягивании текста и подписей при нажатии верхнего грипа вохвращается текст, а подписи остаются оттянутыми.
Т.е. при нажатии на оба – возвращается всё. Это и в Переустановка опорных точек (возврат всего).
Вызов Установок можно сделать как из меню, так и из всплывающего меню – выбрав только опорные точки и нажав правую клавишу мыши.
Выбирать точки можно стандартно – по примитиву или по слою.

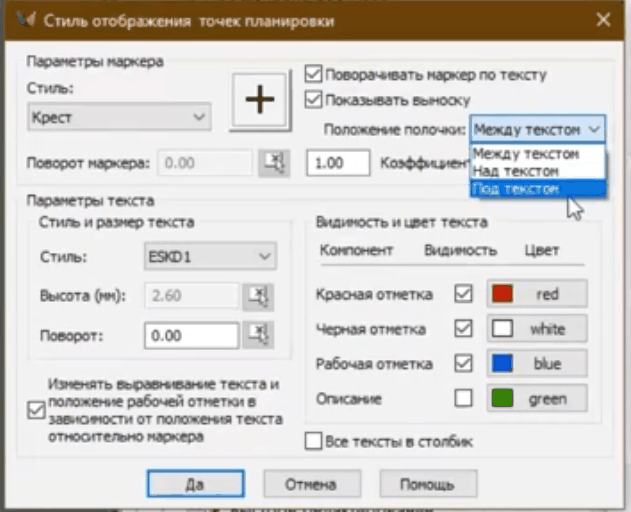

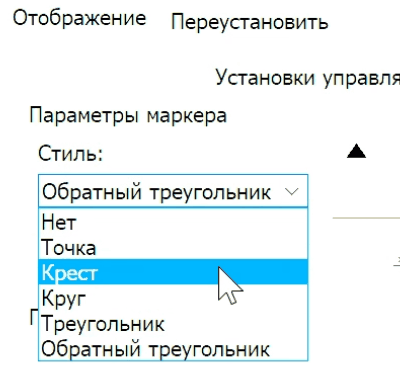

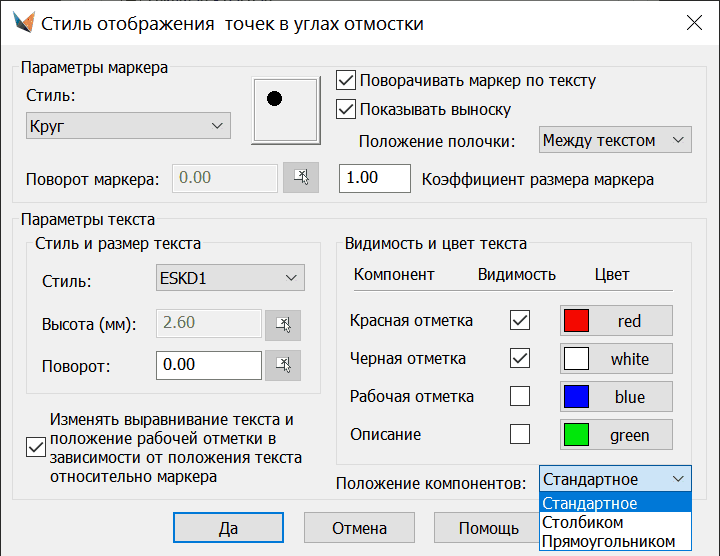

Параметры маркера: Поворачивать маркер по тексту: если повернуть текст (см. Параметры текста -- Поворот), будет ли поворачиваться маркер.
Коэффициент размера маркера – возможность изменять размер маркера с помощью коэффициента относительно высоты текста.
Размер маркера пропорционален размеру текста. Коэффициент зашит жестко.
Параметры текста:
Изменять выравнивание текста и положение рабочей отметки в зависимости от его положения относительно маркера (соотносится с выноской)

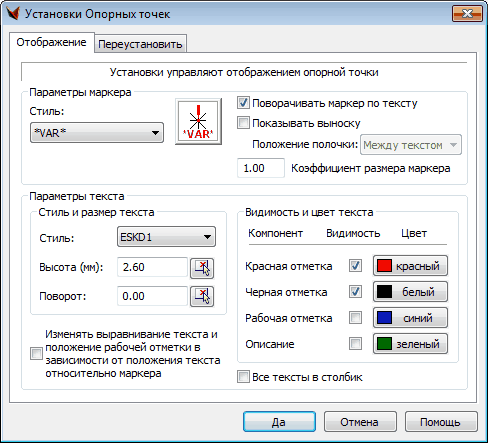

Если у выбранных точек – разные атрибуты отображения, у поля Стиль будет такой вид:
Это – "переменное значение". Флажки показываются серым цветом. Если ничего не трогать, ничего не изменится, всё останется как есть.
Если изменить параметры отображения, у выбранных точек они сразу же будут изменены в чертеже.
Можно задавать положение каждой из отметок или описания с помощью ручек.
Можно задать, чтоб отметки описание выстраивались в столбик.
Кроме того, из этого же меню можно задать минимум параметров отображения уклоноуказателей
Внимание. Для пространства листа возможно изменение вида ОТ – выноска и вкладка (в другую сторону или под другим углом.
Чтоб этого избежать, нужно в копии чертежа
1. перейти в каждый вьюпорт (в каждом может быть своя ПСК – UCS).
2. сделать Regen
3. преобразовать их в изображение (де–факто в блок) – Утилиты. Преобразование геонов в изображение
При этом исходные примитивы удалить.
Тогда изменений части геонов, которые меняют направление в зависимости от ПСК, не будет.
