Отрисовка 3D-ограждений (заборов, ворот)

Previous pageReturn to chapter overviewNext page
embim335

Отрисовывается в плане условное обозначение ограждения по СНиП.

Вначале запрашивается режим создания (Сколка, Накладка, Замена) и параметры отрисовки (слой и цвет).

Допускаются как линейные, так и дуговые сегменты. Можно также указать длину (будет продолжение направления предыдущего сегмента на указанную длину).

Кроме того, можно замкнуть контур.

Существует также возможность отката на один сегмент.

Затем запрашивается высота (по умолчанию 2 м).

embim336

Простановка ворот на ограждении – точка и примитив выбираются с привязками.

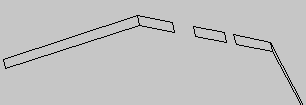

В 3D – это геон, имеющий высоту, а на месте ворот – разрыв. Такая трехмерная модель ограждения позволяет отображать ограждение при создании трехмерных визуализаций проектируемого объекта.

embim337

Внимание! При включенном режиме тонирования (shade) грани забора не видны -- ошибка Автокада.

Поднять на рельеф можно с помощью специального пункта меню.

Внутри геона можно выполнить штриховку.

Геон можно преобразовать в изображение (что видим, то и увидим) или в "модель".

В дальнейшем -

Пользователю предоставляется стандартная ГОСТ-овская библиотека ограждений, ворот, калиток, с возможностью ее расширения по своему усмотрению – аналогично расширению библиотеки деревьев или малых архитектурных форм.

Можно будет автоматически подсчитывать объемы работ и ведомость материалов, т. е. подсчитать, сколько и каких необходимо вкопать столбов, сколько необходимо будет заказать и установить пролетов ограждения, ворот и калиток и сколько будут стоить материалы и работы по установке.
