Редактировать множество опорных точек
|
<< Оглавление >> Редактировать множество опорных точек |

|
Запрашивается множество объектов, которое можно выбрать стандартным способом: по примитивам или со слоя.
При этом необязательно, чтоб они принадлежали к одной поверхности.
При выборе происходит подсветка и отбор только опорных точек разных видов.

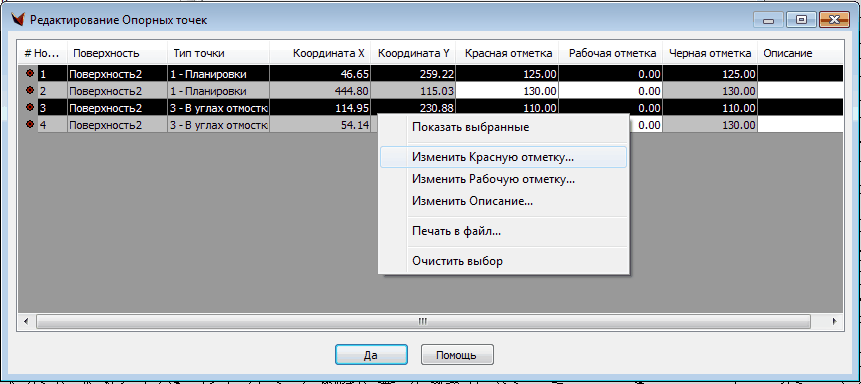

После завершения выбора выводится диалоговое окно
,где можно редактировать отметки и описания (в белых полях).
Выбрав точки из списка, можно вызвать контекстное меню и провести доступные операции с этим множеством.

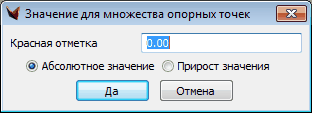

При изменении отметки есть возможность задать как абсолютное значение, так и величину прироста.
Данный функционал доступен также и в соответствующей ветке проводника чертежа.
Изменения сразу отображаются в чертеже. Одновременно пересчитываются уклоноуказатели.
По двойному щелчку на строке можно сразу перейти на точку в чертеже, точка подсвечивается.
Данное окно можно вызвать, выделив опорные точки (и только их!), вызвав по правой кнопке мыши всплывающее меню и выбрав пункт Редактировать точки....
