Импорт RGD
|
<< Оглавление >> Импорт RGD |

|

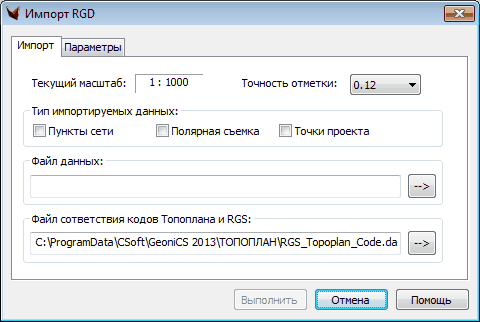

Программа читает текстовый файл RGD: (разделы Каталог пунктов сети, Полярная съемка и Проектные данные – в любом наборе) и отрисовывает его условными знаками.
В окне выводится текущий масштаб.
Можно задать:
• точность отметок,
• файл данных,
• файл соответствия кодов Топоплана и RGS (по умолчанию RGS_Topoplan_Code.dat).

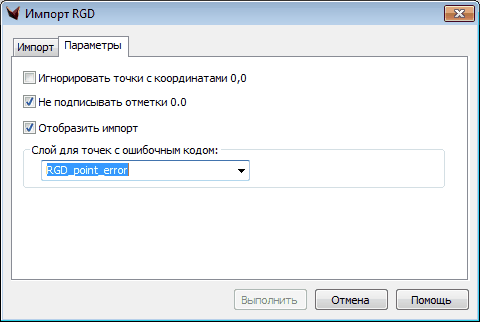

Опция «Игнорировать точки с координатами 0,0» – при импорте пропускаются точки с координатами XY (0, 0).
Опция «Не подписывать отметки 0.0» – для точечных знаков не производится заполнения отметки высоты ( атрибута Z в блоках).
Опция «Отобразить импорт» – производится отображение (зумирование) созданных примитивов после импорта.
При импорте RGD файла точки с неизвестным или неправильным кодом располагаются на указанном слое.
При импорте RGD файла точки с неизвестным или неправильным кодом располагаются на указанном слое.
Выводится отчет об импорте RGD файла.
Таблица соответствия кодов объектов RGS и ТОПОПЛАНа:
Код RGS Код Топоплана
0010 11201000
0012 11200000
0030 11310100
0032 11310000
0050 11321000
0052 11320000
0060 11330000
0062 11331000
0070 11500000
0080 11800000
0090 11710000
0092 11700000
0100 11410000
0102 11350000
0110 11451000
0112 11450000
0120 13100000
0121 13110000
0130 44200000
0220 44220000
0660 55311000
0670 55210000
0690 55330000
0720 55111000
0740 51421000
0841 65310000
0842 65300000
0851 65410000
0852 65400000
0960 51220000
1060 51478420
1061 51478470
1070 51478510
1071 51478530
1075 51478310
1076 51478320
1080 51478610
1090 51471000
1091 51471100
1092 51471200
1093 51471400
1094 51471300
1100 51472000
1101 51472100
1102 51472200
1103 51472300
1105 51473000
1106 51472500
1107 51472600
1108 51472700
1110 51475000
1111 51475100
1112 51475200
1113 51475300
1115 51477000
1120 51328000
1140 51321100
1150 51321300
1160 51323000
1170 51361990
1171 51361400
1172 51361800
1173 51361810
1174 51361940
1175 51361600
1176 51361920
1177 51361930
1178 51361950
1179 51361960
1180 51361500
1181 51361910
1182 51361300
1183 51361700
1191 51363000
1192 51364000
1193 51364100
1195 51324100
1195 51324200
1280 51362200
1330 51334000
1400 51335000
1401 51336000
1820 62143500
1891 61341000
1892 61342000
1893 61346000
1896 61349100
1897 61349200
2061 62220000
2062 62221000
2063 62148600
2070 62143700
2080 62211000
2800 65110000
2801 65100000
3301 12000000
3660 71000000
3680 71111100
3690 71111120
3700 71112400
3710 71113000
3790 71111210
3800 71111220
3810 71113100
3820 71112700
3830 71112500
3840 71112600
3861 71131100
3862 71131200
3901 71133100
3902 71133200
3903 71133300
3904 71133400
3905 71133500
3906 71133600
3907 71133700
3908 71133800
3911 71133910
3912 71133920
3951 71211000
3952 71211200
3961 71211100
3962 71211700
3970 71226000
4010 71314000
4020 71312000
4030 71313000
4040 71311000
4160 71321300
4720 82221000
4730 82222000
4740 82212100
4741 82212000
4742 82211000
4743 82213000
4750 82311100
4751 82311000
4752 82312000
4753 82312100
4756 82314100
4757 82314000
4761 82321000
4762 82322000
4763 82323000
4770 82331000
4771 82330000
