<< Оглавление >> 3D полилинии в 2D |

|
Операция позволяет преобразовать трехмерные полилинии в двухмерные (3Dpoly > LwPoly), лежащие на отметке Z=0.
Операция может применяться в различных целях.
Например, модуль ТОПОПЛАН работает с 3Dполилинией – выполняет замену и накладку, игнорируя Z. Но часто надо сделать подчистку Экспрессом (объединить линии и полилинии). Для 3DPoly Экспресс не работает. Можно, конечно, использовать средство подчистки из AutoCAD Map – в результате будут 3Dpoly, с которыми ТОПОПЛАН работает. В опциях подчистки AutoCAD Map есть возможность заменять 3D полилинию на обычную полилинию. Но это доступно только для пользователей данной платформы.

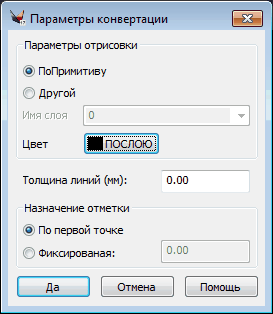

Превратив трехмерные полилинии в двумерные, с помощью команды _PEDIT можно объединять нечаянно прерванные границы триангуляции, т.к. опция Join не работает для трехмерных полилиний. Также для двумерных полилиний можно выполнить смещение («оффсет»). Двумерные полилинии наследуют тип линий и цвет исходных трехмерных полилиний; кроме того, им можно задать ширину. Двухмерные полилинии будут отрисованы на том же слое, что и их трехмерные аналоги, а трехмерные полилинии будут удалены. Двумерным полилиниям можно задать слой, цвет и ширину в диалоговом окне.
Можно назначить отметку:
по первой точке,
фиксированную (указав значение).
Исходные трехмерные линии будут удалены.
Двумерные полилинии могут служить границами триангуляции или структурными линиями точно так же, как и исходные трехмерные полилинии.
